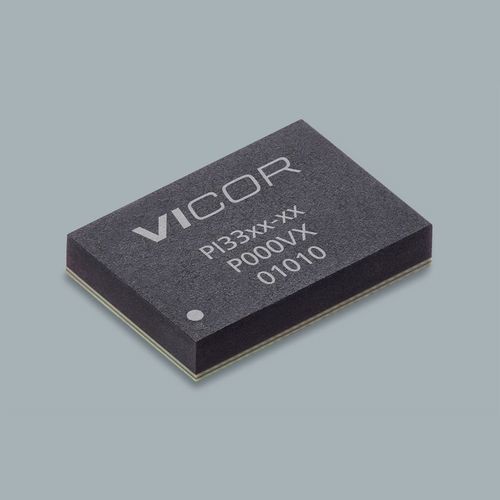

Gesteuerter DC/DC-Wandler ZVS

SIPfür TelekomausrüstungIndustrie

Übersicht
PI3323-00-LGMZ ist ein ZVS‑Buck‑Regler aus der PI332x‑Familie im kompakten 10 × 14 LGA‑SIP‑Gehäuse. Entwickelt für hohe Effizienz über weite Eingangs‑ und Ausgangsbereiche sowie sehr schnelle Transientenantwort. Beispielbetrieb auf der Seite: Eingang 24 V, Ausgang 3,3 V, Iout max 22 A. Lieferzeit angegeben: 28 Wochen. Mindestbestellmenge: 1.

Gehäuse / Mechanik
Gehäuse: 10 × 14 LGA‑SIP (LGA SiP). Abmessungen: 14,0 × 10,0 × 2,56 mm (0,5512 × 0,3937 × 0,1001 in).

Produkteigenschaften

• Weites Betriebsfenster: optimiert für 12 Vin (8–18 V) und breites Vin (8–36 V)
• Weiter Ausgangsbereich: 1–16 V
• Hohe Spitzenwirkungsgrade (>96 % Spitze für 24 Vin → 12 Vout; >95 % Spitze für 12 Vin → 5 Vout) und guter Wirkungsgrad bei Teillast
• Temperaturklassen einschließlich LGMZ (‑55 °C bis 125 °C)
• Einfache Implementierung: interne Kompensation und wenige externe Bauteile
• Flexible Funktionen: Frequenzsynchronisation, einstellbarer Soft‑Start und Tracking
• Unterstützt Parallelschaltung und Einzel‑Draht‑Stromteilung; Zwei‑Phasen‑Interleaving
• Schutzfunktionen: OVLO/UVLO, OVP, OTP
• Sehr schnelle Transientenreaktion; CV‑ oder CC‑Betrieb möglich

Spezifikationen auf der Seite

• Teilenummer: PI3323-00-LGMZ
• Familie: PI332x (ZVS Buck Regulator)
• Beispiel Eingansspannung: 24 V
• Beispiel Ausgangsspannung: 3,3 V
• Max. Ausgangsstrom: 22 A
• Gehäuse / Footprint: 10 × 14 LGA‑SIP; 14,0 × 10,0 × 2,56 mm
• Beispiel Temperaturklasse: LGMZ = ‑55 °C bis 125 °C
• Lieferzeit: 28 Wochen (angegeben)
• Mindestbestellmenge: 1

Preise (MSRP)

• 1+ – $78.70
• 10+ – $62.53
• 25+ – $57.06
• 100+ – $53.52

Dokumente & Referenzen (auf der Seite gelistet)

• Datensheet (PI332x Familie)
• White paper: Zero‑Voltage Switching Applied to Buck Regulation
• White paper: High‑Performance ZVS Buck Regulator
• Application Note AN:303 – Montagehinweise für 10 × 10 mm und 10 × 14 mm LGA/BGA Gehäuse
• Handbuch zur Evaluierungsplatine (PI31xx/PI33xx)

Verwandte Evaluierungsplatine
Aufgeführte Evaluierungsplatine: PI3323-00-EVAL1 (Evaluierungsplatine und Benutzerhandbuch referenziert).
