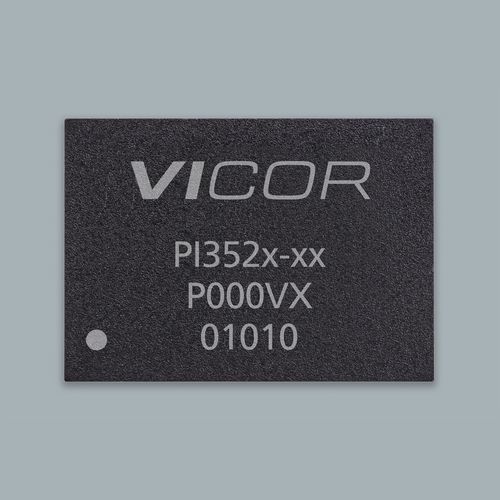

Gesteuerter DC/DC-Wandler ZVS

nicht isoliertSIPIndustrie

Übersicht
PI3523-00-LGIZ gehört zur PI352x-Familie der ZVS (Zero-Voltage Switching) Buck-Regler. Er bietet hocheffiziente DC-DC-Wandlung von Hochvolt-Schienen auf Niederspannungs-Ausgänge für Anwendungen mit hoher Leistungsdichte. Typische Parameter: Eingang 48 V (Familie unterstützt 36–60 V und 30–60 V); Beispiel-Ausgang 3,3 V (Familie unterstützt 2,2–14 V); maximaler Ausgangsstrom 22 A; Gehäuse 10 x 14 LGA SiP. Mechanische Zeichnungen und Footprint-Referenzen stellt der Hersteller zur Verfügung.

Hauptmerkmale

• 48 Vin Optionen (36–60 V und 30–60 V innerhalb der Familie)
• Weite Vout-Unterstützung (2,2–14 V; Beispiel 3,3 V)
• Temperaturvarianten: LGIZ -40°C, LGMZ -55°C
• Einfache Integration mit interner Kompensation und wenigen externen Bauteilen
• Hohe Spitzenwirkungsgrad (>96% bei 48 Vin) und gute Effizienz bei Teillast
• Funktionsumfang: Frequenzsynchronisation, einstellbarer Soft-Start und Tracking
• Parallelschaltung und Stromteilung über Einzeldraht; zweiphasiges Interleaving
• Schutzfunktionen: OVLO/UVLO, OVP, OTP
• Gemeinsame Hochdichte-Gehäuseplattform: 10 x 10 x 2,6 mm und 10 x 14 x 2,6 mm LGA SiP
• Sehr schnelle Transientenansprache; Konstantspannungs- oder Konstantstrombetrieb möglich

Preisangaben
Anzahl
MSRP
1+ - $25.49
10+ - $20.25
25+ - $18.48
100+ - $17.33

Verfügbare Dokumente und Ressourcen
Datenblatt, Benutzerhandbuch für das Evaluationsboard, Applikationshinweise und Whitepaper sind für die PI352x-Familie verfügbar. Mechanische Zeichnungen und Design-Dateien für das Evaluationsboard stellt der Hersteller bereit.

Technische Daten

• Teilenummer: PI3523-00-LGIZ
• Produktfamilie: PI352x (ZVS Buck Regulator)
• Eingangsspannung: 48 Vin (Familienbereiche: 36–60 V und 30–60 V)
• Ausgangsspannung: Beispiel 3,3 V (Bereich 2,2–14 V)
• Maximaler Ausgangsstrom: 22 A
• Typisches Gehäuse: 10 x 14 LGA SiP (14,0 x 10,0 x 2,56 mm)
• Gehäuseoptionen: 10 x 10 x 2,6 mm und 10 x 14 x 2,6 mm LGA SiP
• Spitzenwirkungsgrad: >96% bei 48 Vin
• Topologie: Hochwirkungsgrad HV ZVS-Buck
• Schutz: OVLO/UVLO, OVP, OTP
• Temperaturklassen: LGIZ -40°C; LGMZ -55°C (modellabhängig)
• Lieferzeit: 28 Wochen (angegeben)
• Mindestbestellmenge: 1
• Evaluationsboard und Benutzerhandbuch verfügbar
