Gesteuerter DC/DC-Wandler ZVS

nicht isoliertSIPIndustrie

Produktübersicht

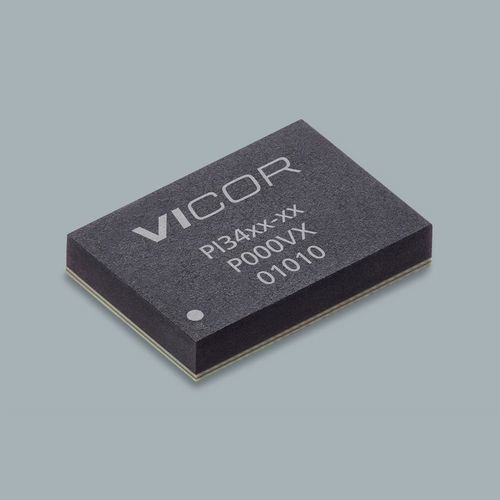

Der PI3423-00-LGIZ ist ein nicht isolierter ZVS (Zero-Voltage Switching) Buck DC-DC-Regler aus der PI34xx-Familie. Für den Betrieb bei 12 Vin optimiert, eignet er sich für hocheffiziente, hochdichte Leistungsversorgungen und schnelle Evaluierungen. Geliefert im kompakten 10 x 14 LGA-SIP-Gehäuse (14,0 x 10,0 x 2,56 mm).

Wichtige Parameter (Seitenzusammenfassung)

• Produktfamilie: ZVS Buck Regulator (PI34xx)
• Eingangsspannung (optimiertes Beispiel): 12 Vin (Familie unterstützt 8–18 V und breitere Bereiche 8–36 V)
• Ausgangsspannung (Beispiel): 3,3 V
• Max. Ausgangsstrom (Iout Max): 15 A
• Gehäuse / Montage: 10x14 LGA-SIP
• Abmessungen: 14,0 x 10,0 x 2,56 mm
• Betriebstemperaturbereich (Grade): LGIZ −40°C; LGMZ −55°C (modellabhängig)

Produkteigenschaften

• Weiter Betriebsbereich
• Für 12 Vin optimiert (8–18 V) und Wide Vin Optionen (8–36 V)
• Breiter Vout-Bereich (1–16 V)
• Temperaturgrade: −40°C (LGIZ) und −55°C (LGMZ)
• Einfache Anwendung — schnelle Entwicklung
• Interne Kompensation reduziert externe Bauteile und Entwicklungsaufwand
• Keine zusätzliche Controller-Konfiguration für typische Anwendungen erforderlich
• Hohe Effizienz
• >96 % Spitze (24 Vin → 12 Vout); >95 % Spitze (12 Vin → 5 Vout)
• Hohe Effizienz bei Teillast und Volllast
• Flexibler Funktionsumfang
• Frequenzsynchronisation, einstellbarer Soft-Start & Tracking
• Parallelschaltung mit einadriger Stromteilung und zweiphasigem Interleaving
• Betrieb im Konstantspannungs- oder Konstantstrommodus mit eigenem Fehlerverstärker
• Schutzfunktionen: OVLO/UVLO, OVP, OTP
• Sehr schnelle Transientenantwort

Gehäuse / Mechanik
10 x 14 LGA-SIP-Gehäuse, Footprint 0.5512 x 0.3937 x 0.1001 in / 14,0 x 10,0 x 2,56 mm. Geeignet für hochdichte Leiterplatten-Layouts und automatisierte Bestückung.

Preisgestaltung (MSRP)
Quantity | MSRP (USD)
10+ | $11.58
25+ | $10.56
100+ | $9.91

Ressourcen (auf der Produktseite verfügbar)

• Datasheet (PI34xx-Familie)
• Whitepapers: ZVS angewendet auf Buck-Regelung; High-performance ZVS Buck Regulator
• Anwendungsnotiz: AN:303 Assembly Guideline für 10 x 10 mm und 10 x 14 mm LGA/BGA-Gehäuse
• Evaluierungsboard-Nutzerhandbuch (PI33xx/PI34xx)
• Produktumriss / mechanische Zeichnung (PDF)

Technische Spezifikationen

• Teilenummer: PI3423-00-LGIZ
• Bezeichnung: ZVS Buck Regulator
• Eingangsspannung (Seite): 12 V (optimiert); Familie unterstützt 8–18 V und breitere Bereiche
• Ausgangsspannung (Beispiel): 3,3 V (Familie unterstützt 1–16 V)
• Max. Ausgangsstrom: 15 A
• Gehäuse: 10 x 14 LGA-SIP
• Abmessungen: 14,0 x 10,0 x 2,56 mm
• Temperaturklasse: LGIZ −40°C; LGMZ −55°C
• Wirkungsgrad: >96 % Spitze (z. B. 24 Vin → 12 Vout); >95 % Spitze (z. B. 12 Vin → 5 Vout)
• Schutzfunktionen / Merkmale: OVLO/UVLO, OVP, OTP, Frequenzsynchronisation, Soft-start & Tracking, Parallelschaltung/Stromteilung, zweiphasiges Interleaving, Konstantstromfähigkeit
• Lieferzeit (Seite): 28 weeks
• Mindestbestellmenge: 10
