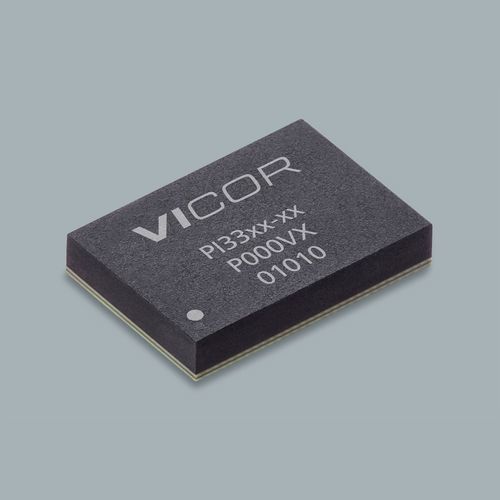

Gesteuerter DC/DC-Wandler ZVS

nicht isoliertSIPmit breitem Eingangsbereich

Übersicht
Der PI3302-00-LGIZ gehört zur ZVS-Buck-Regler-Familie von Vicor. Er wird in einem kompakten 10 x 14 LGA-SIP-Gehäuse geliefert und ist für hocheffiziente Buck-Regelung über weite Ein- und Ausgangsbereiche ausgelegt, geeignet für regelbare DC-DC-Wandleranwendungen.

Zusammenfassung

• Eingangsspannung: 24 V (Gerätevarianten und Familie unterstützen weite Eingangsspannungsbereiche)
• Ausgangsspannung: 5 V
• Maximaler Ausgangsstrom: 10 A
• Gehäuse / Format: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)

Produktmerkmale

• Weiter Betriebsbereich
• Für 12 Vin optimiert (8–18 V) und Wide Vin (8–36 V)
• Großer Vout-Bereich (1–16 V)
• Unterstützung -40°C für LGIZ-Modelle (-55°C für LGMZ-Varianten)
• Einfache Handhabung; schnelle Entwicklungszeit bei geringem externen Bauteilaufwand
• Interne Kompensation reduziert externe Bauteile
• Keine zusätzlichen Design-Einstellungen für Standardkonfigurationen erforderlich
• Hohe Effizienz: >96% Spitze (24 Vin zu 12 Vout)
• >95% Spitze (12 Vin zu 5 Vout)
• Hohe Effizienz bei geringem und vollem Lastbereich
• Flexibler Funktionsumfang: Frequenzsynchronisation, einstellbarer Soft-Start & Tracking
• Gemeinsame Hochdichte-Gehäuseplattform und HV ZVS‑Buck-Topologie
• Familienfähigkeit bis zu Eingangsspannungsbereichen 36–60 V
• Sehr schnelle Transientenreaktion
• Konstantspannungs- oder Konstantstrombetrieb
• Konstantstrom-Fehlerverstärker und Referenz
• Parallelschaltung und Stromteilungsfunktion über Ein-Draht; Zweiphasen-Interleaving
• Schutzfunktionen: Eingangs-OVLO/UVLO, Ausgangs-OVP, Übertemperaturschutz (OTP)

Preise (MSRP)
Menge | MSRP (USD)
10+ | 15.69
25+ | 14.32
100+ | 13.43

Produktion & Bestellinfo
Teilenummer: PI3302-00-LGIZ
Lieferzeit: 28 Wochen
Mindestbestellmenge: 10

Distributorenbestand (Snapshot)
Digi-Key: 1033 Einheiten verfügbar
Avnet: 500 Einheiten verfügbar
Arrow: 0 Einheiten verfügbar
Mouser: 0 Einheiten verfügbar

Verfügbare Dokumente
Datenblatt, Whitepapers, Benutzerhandbuch für das Evaluierungsboard, Applikationshinweise und mechanische Zeichnungen sind für diese Produktfamilie verfügbar (Referenzen auf der Produktseite).

Technische Daten

• Teilenummer: PI3302-00-LGIZ
• Produktfamilie: ZVS Buck Regulator (PI33xx)
• Modellserie: PI33xx
• Eingangsspannung (Beispiel): 24 V
• Ausgangsspannung (Beispiel): 5 V
• Max. Ausgangsstrom: 10 A
• Gehäuse: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
• Betriebstemperatur: -40°C (LGIZ), -55°C (LGMZ)
• Montagestil: LGA SiP
• Produktgrad (Temperatur): T = -40°C bis 125°C
• Schutzfunktionen: OVLO/UVLO, OVP, OTP
• Funktionale Modi: Konstantspannung oder Konstantstrom; Parallelschaltung und Stromteilung; Zweiphasen-Interleaving
• Schlüsselmerkmale: Frequenzsynchronisation, einstellbarer Soft-Start, interne Kompensation, sehr schnelle Transientenantwort
• Lieferzeit: 28 Wochen (wie angegeben)
• Mindestbestellmenge: 10
• MSRP-Stufen: 10+ = $15.69; 25+ = $14.32; 100+ = $13.43
