DC/DC-Wandler / mit hoher Leistungsdichte DCM®

isoliertauf RahmenIndustrie

Produktfamilie

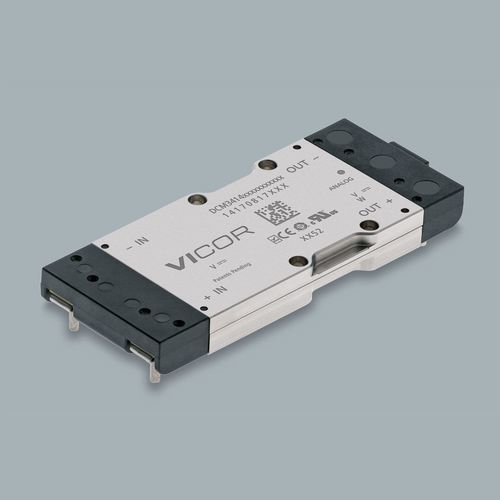

DCM® DC-DC-Konvertermodul (Gehäuse 3414 VIA).

Übersicht
Der DCM3414B50M13C2C09 ist ein isoliertes, geregeltes DCM® DC-DC-Konvertermodul im 3414 VIA-Gehäuse. Entwickelt für hohe Leistungsdichte und zuverlässigen Betrieb in rauen Umgebungen, integriert es EMI- und Transientenfilter, Ausgangsüberspannungsschutz, Eingang-Unterspannungssperre und Übertemperaturschutz. Gehäuseabmessungen: 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm.

Wesentliche Produktmerkmale

• Ausgangsüberspannungsschutz
• Hohe Effizienz und Leistungsdichte (320 W Ausgang)
• Robustes Gehäuse für industrielle Umgebungen
• Integriertes EMI- und Transientenfilter
• Eingang-Unterspannungssperre
• Übertemperaturschutz
• Montageoptionen: Chassis-Montage oder Leiterplattenmontage (lange oder kurze Pins, Lasche)

Konfiguration / Optionen (wie aufgeführt)

• Montagestil: Board Mount Kurzpin, Board Mount Langpin, Chassis Mount
• Produktgrad-Optionen: T = -40°C bis 125°C; C = -20°C bis 125°C; M = -55°C bis 125°C
• Steuerschnittstelle: Analog

Handels- und Verfügbarkeitsinformationen
Teilenummer: DCM3414B50M13C2C09
Lieferzeit: 40 weeks
Mindestbestellmenge: 1

Preisangaben (MSRP)
Quantity | MSRP
1+ | $902.12
10+ | $716.73
25+ | $654.04
100+ | $613.44

Referenzmaterialien und Dokumentation (Auswahl)
Datasheet und Anwendungshinweise für die DCM3414-Familie; mechanische Zeichnungen, Sicherheitszulassungen und 3D-Modelle für VIA-Gehäusevarianten verfügbar.

Technische Spezifikationen

• Teilenummer: DCM3414B50M13C2C09
• Produktfamilie / Modell: DCM® (DCM-Serie)
• Eingangsspannung: 28 V (nennwert)
• Ausgangsspannung: 12 V
• Ausgangsleistung: 320 W
• Gehäuse: 3414 VIA
• Gehäuseabmessungen: 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm
• Montagevarianten: VIA Durchsteck Long Pin, VIA Durchsteck Short Pin, Chassis-Montage (Lasche)
• Schutzfunktionen: Ausgangsüberspannungsschutz, Eingang-Unterspannungssperre, Übertemperaturschutz
• Filtrierung: Integriertes EMI- und Transientenfilter
• Thermal: Richtlinien zur Wärmeableitung und Anwendungshinweise für VIA/ChiP-Module
• Produktgrade / Temperaturbereiche: T = -40°C bis 125°C; C = -20°C bis 125°C; M = -55°C bis 125°C
• Steuerschnittstelle: Analog (Option)
• Lieferzeit: 40 weeks
• Mindestbestellmenge: 1
• Sicherheit & Zulassungen: cURus, cTUVus, CE (LVD & RoHS), CB-Zertifikat
