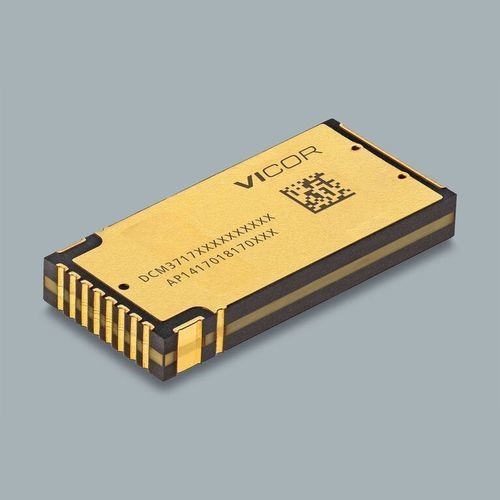

Gesteuerter DC/DC-Wandler DCM®

nicht isoliertSMDfür Datenverarbeitungszentrum

Produktübersicht
DCM3717S60D13K0TN1 ist ein DCM® DC-DC-Wandler-Modul im 3717 SM‑ChiP Surface-Mount-Gehäuse. Es liefert bis zu 1000 W Ausgangsleistung bei einem Eingangsbereich von 40–60 VDC, unterstützt Parallelschaltung für höhere Leistungen und bietet PMBus®-kompatible Telemetrie.

Wesentliche Spezifikationen – Kurzfassung

• Eingangsspannung (typisch angezeigt): 54 V
• Eingangsbereich: 40 – 60 VDC
• Ausgangsspannung (nenn): 12,2 V
• Ausgangsleistung: 1000 W
• Maximale Effizienz: bis zu 96,5 %
• Gehäuse: 3717 SM‑ChiP Surface-Mount
• Gehäusemaße: 36,71 x 17,27 x 5,03 mm (1,445 x 0,68 x 0,198 in)
• Gehäusehöhe: 5,2 mm
• Paralleltauglich: Ja
• Telemetrie: PMBus® kompatibel

Handels- / Bestellinformationen

• Teilenummer: DCM3717S60D13K0TN1
• Mindestbestellmenge: 25
• Lieferzeit: 40 Wochen
• Preisangaben (UVP): 25+ Einheiten: $190.02; 100+ Einheiten: $178.23

Produkteigenschaften

• Leistungsdichte bis zu 1000 W
• Hohe Effizienz bis zu 96,5 %
• Parallelschaltung zur Leistungssteigerung möglich
• PMBus®-kompatible Telemetrie
• Eingangsbereich 40 – 60 VDC
• 3717 SM‑ChiP Surface-Mount Gehäuse
• Gehäusehöhe 5,2 mm

Referenzmaterialien und Ressourcen (Dokumentennamen)

• Data Sheet (DCM3717 datasheet)
• AN:701 SM ChiP Lötvorgaben
• UG:703 DCM3717 SM‑ChiP Evaluation Board Benutzerhandbuch
• Zulassungen / Zertifikate: UKCA, cTÜVus, CE DoC, CB Certificate, CSA Certificate

Preistabelle (Auszug)
Menge
UVP
25+
$190.02
100+
$178.23

Technische Merkmale / Spezifikationen

• Produktfamilie: DCM® (Non‑Isolated DCM)
• Teilenummer: DCM3717S60D13K0TN1
• Eingangsspannung (angezeigt): 54 V; Bereich: 40–60 VDC
• Nenn-Ausgangsspannung: 12,2 V
• Ausgangsleistung: 1000 W (Einzelmodul)
• Maximale Effizienz: bis zu 96,5 %
• Paralleler Betrieb: unterstützt
• Kommunikation/Telemetrie: PMBus® kompatibel
• Gehäusetyp: 3717 SM‑ChiP Surface-Mount
• Gehäusemaße: 36,71 x 17,27 x 5,03 mm (1,445 x 0,68 x 0,198 in)
• Gehäusehöhe (typisch): 5,2 mm
• Mindestbestellmenge: 25
• Typisch angegebene Lieferzeit: 40 Wochen
