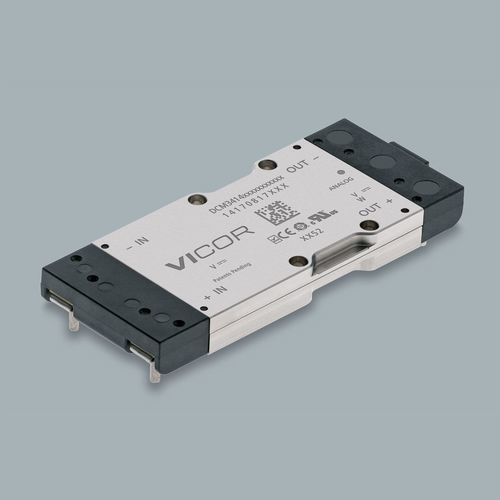

DC/DC-Wandler / mit hoher Leistungsdichte DCM3414B50M13C2M05

gesteuertisoliertauf Rahmen

Produktübersicht
Das DCM® DCM3414B50M13C2M05 ist ein isoliertes, geregeltes DC-DC-Wandler-Modul im 3414 VIA-Gehäuse. Es liefert eine nominelle 12-V-Ausgangsspannung aus 28 V Eingang bei bis zu 320 W Ausgangsleistung, mit integrierten Schutzfunktionen und EMI/Transientenfilterung. Abmessungen: 85,93 x 35,54 x 9,4 mm (3,38 x 1,4 x 0,37 in).

Wesentliche elektrische Spezifikationen

• Eingangsspannung: 28 V
• Ausgangsspannung (nominell): 12 V
• Ausgangsleistung: 320 W

Produkteigenschaften

• Ausgangs-Überspannungsschutz
• Hohe Effizienz und hohe Leistungsdichte
• Robustes Gehäuse für raue Umgebungen
• Integriertes EMI- und Transientenfilter
• Eingangsunterspannungssperre
• Übertemperaturschutz
• Optionen für Chassis-Montage und PCB-Montage (VIA)

Mechanische / Montageoptionen

• 3414 VIA Gehäuse (Through-hole)
• Montagearten: Board Mount Short Pin (ausgewählt), Board Mount Long Pin, Chassis Mount

Konfiguration / Bestellinformationen

• Mindestbestellmenge: 1
• Lieferzeit: 40 Wochen
• Produktgrad-Optionen: T (−40°C bis 125°C), C (−20°C bis 125°C), M (−55°C bis 125°C)
• Steuerungsinterface: Analog (Kommunikationsoption verfügbar)

Preisgestaltung (UVP)
Menge | UVP (USD)
1+ | $935.82
10+ | $743.51
25+ | $678.47
100+ | $636.36

Verfügbarkeit bei Distributoren (Snapshot)

• Mouser: 2
• Arrow: 0
• Avnet: 0
• Digi-Key: 0

Referenzdokumente & Ressourcen

• Datasheet für die DCM3414-Produktfamilie
• Applikationshinweise für Einzel- und Parallelbetrieb, hochgenaue Regelung und thermisches Management
• Leitfäden zur VIA-Lötung für PCB-Montage und mechanische Zeichnungen
• Sicherheitszulassungen: cURus, cTUVus, CE (LVD), CB-Zertifikat

Eigenschaften / Technische Spezifikationen

• Teilenummer: DCM3414B50M13C2M05
• Familie: DCM3414 (DCM® DC-DC Converter Module)
• Eingangsspannung: 28 V
• Nenn-Ausgangsspannung: 12 V
• Ausgangsleistung: 320 W
• Gehäuse: 3414 VIA
• Abmessungen: 85,93 x 35,54 x 9,4 mm (3,38 x 1,4 x 0,37 in)
• Montagearten: Board Mount Short Pin / Board Mount Long Pin / Chassis Mount
• Produktgrade: M (−55°C bis 125°C), T (−40°C bis 125°C), C (−20°C bis 125°C)
• Mindestbestellmenge: 1
• Lieferzeit: 40 Wochen
• UVP (1+): 935.82 USD
