Isolierter DC/DC-Wandler BCM®

SMDfür Telekomausrüstung

Produktübersicht

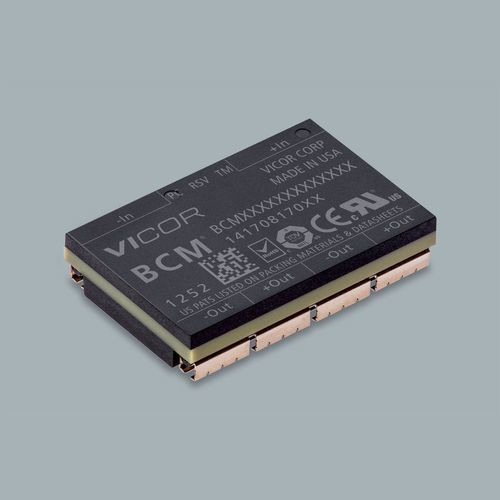

BCM48BF060M240A00 ist ein Festverhältnis-Bus‑Konverter aus der BCM® Bus Converter‑Familie von Vicor, geliefert im FULL ChiP‑Gehäuse zur Bestückung auf Leiterplatten. Entwickelt für hochdichte, hocheffiziente Leistungswandlung in festen Bus‑Architekturen; kompatibel mit Pick & Place (SMD) und verfügbar als J‑Lead (Surface‑Mount) oder Through‑Hole Ausführung.

Hauptmerkmale

• Hochfrequenter ZVS/ZCS Sine Amplitude Converter™ (SAC™)
• Hohe Effizienz
• Hohe Leistungsdichte
• Niedrige AC‑Impedanz — reduziert Bulk‑Kondensatorbedarf
• Niedriges Ausgangsrauschen — oft kein zusätzlicher Ausgangsfilter erforderlich
• Pick & place / SMD kompatibel
• Surface‑Mount (J‑Lead) oder Through‑Hole Montageoptionen
• Mischbare Full‑ und Half‑Chip Produkte für Hochleistungs‑Arrays

Preis & Verfügbarkeit
Quantity | MSRP
25+ | $212.45
100+ | $199.26

• Lieferzeit: 40 Wochen (wie angegeben)
• Mindestbestellmenge: 25

Dokumente & Ressourcen

• Data Sheet
• BCM® Evaluation Board – User Guide
• Application Notes: AN:001, AN:009, AN:016, AN:034
• White Papers zu faktorisierten Leistungsarchitekturen und PDN‑Verhalten
• Sicherheits‑ und Zertifizierungsdokumente: cURus, CE, CB, UL/IEC

Technische Daten

• Produktfamilie: BCM® Bus Converter (Vicor)
• Teilenummer: BCM48BF060M240A00
• Eingangsspannung (nominal): 48 V
• Ausgangsspannung: 6 V
• Ausgangsstrom: 47 A
• Gehäuse: FULL ChiP; pick & place / SMD kompatibel; J‑Lead oder Through‑Hole
• Gehäuseabmessungen: 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Leistungstopologie: Festverhältnis Sine Amplitude Converter™ (SAC™)
• Produktgrad‑Optionen: T = -40°C bis 125°C; M = -55°C bis 125°C
• Mindestbestellmenge: 25
