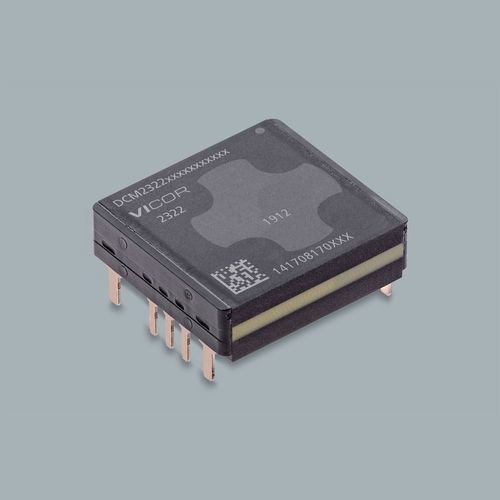

Gesteuerter DC/DC-Wandler DCM®

isoliertIndustriemit breitem Eingangsbereich

Produktfamilie
DCM® DC-DC-Wandler-Modul

Übersicht
Hohe Leistungsdichte: isolierter, geregelter DC-DC-Wandler im 2322 ChiP Gehäuse für Durchsteckmontage. Geeignet für SELV-Anwendungen (Safety Extra Low Voltage), mit ZVS Hochfrequenz-(MHz)-Schaltung, großem Eingangsbereich und optimiert für Parallelschaltung/Array-Betrieb (bis zu 8 Einheiten) zur Leistungssteigerung in industriellen Systemen.

Wichtigste Produkteigenschaften

• Isolierter, geregelter DC-DC-Wandler
• Safety Extra Low Voltage (SELV)
• ZVS Hochfrequenz-(MHz)-Schalttopologie
• Großer Eingangsspannungsbereich
• Optimiert für Parallelschaltung/Array-Betrieb (bis zu 8 Einheiten)

Gehäuse und Mechanik
2322 ChiP Gehäuse, Durchsteckmontage. Gehäusemaße: 0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm.

Bestellung & Verfügbarkeit
Teilenummer: DCM2322T50T1360T60
Lieferzeit (Beispiel): 40 Wochen
Mindestbestellmenge: 25 Stück

Preisgestaltung (MSRP)
Menge — Preis (USD)
25+ — $118.19
100+ — $110.85

Referenzmaterialien (verfügbar)

• Data Sheet
• Handbuch für Evaluationsboard
• Anwendungsberichte (Einzelbetrieb und Parallelschaltung, ChiP-Lötanleitungen, hochgenaue Regelung, thermisches Management)
• DCM Design Guide
• Mechanische Zeichnungen und 3D-Modelle (IGS, STP) für das 2322 ChiP Gehäuse
• Sicherheitszulassungen und Brennverhalten-Prüfung

Sicherheit & Zulassungen
Mehrere Sicherheitszulassungen und Zertifizierungen für die DCM2322-Familie verfügbar (CSA/EN/UL/TÜV/CE/UKCA/CB und Brennverhaltensprüfung).

Anwendungen

• Isolierte geregelte Stromversorgung für Computer-, Kommunikations- und Industrieanwendungen
• Automotive- und Luftfahrt-Subsysteme mit Bedarf an isolierter Niederspannungsversorgung
• Array-/Parallelschaltungs-Konfigurationen für höhere Leistungen (bis zu 8 Einheiten)

Technische Daten

• Teilenummer: DCM2322T50T1360T60
• Serie: DCM
• Eingangsspannung (Beispiel): 30 V
• Ausgangsspannung (Beispiel): 12 V
• Ausgangsleistung: 60 W
• Gehäuse: 2322 ChiP through-hole
• Gehäusemaße: 0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm
• Montage: Through Hole
• Temperaturgrade: T = -40°C bis 125°C; M = -55°C bis 125°C
• Mindestbestellmenge: 25
• Typische Lieferzeit: 40 Wochen
• Evaluationsboard: DCM2322E50T1360T60
• Optimiert für Parallelschaltung/Array-Betrieb bis zu 8 Einheiten
• Verfügbare Dokumentation: Datenblatt, Applikationshinweise, Benutzerhandbücher, Design-Guide, Zulassungen, mechanische Zeichnungen und 3D-Modelle
