Gesteuerter DC/DC-Wandler PRM®

nicht isoliertSMDfür Telekomausrüstung

Produkt

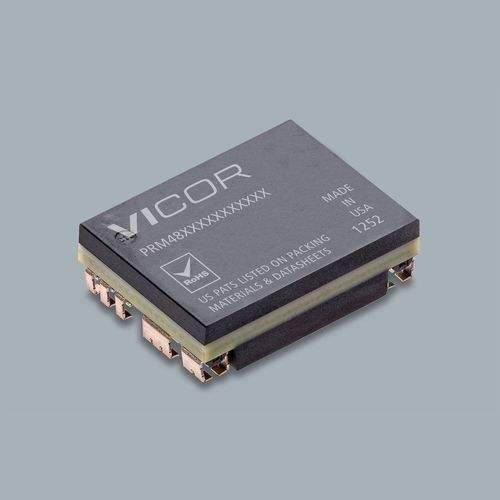

PRM48AH480M200A00 — PRM® Regulator Familie. HALF ChiP Leiterplattenmontiertes DC-DC-Regelmodul für punktuelle Lastwandlung von einem 48 V Bus, ausgelegt für hohe Dichte und Effizienz.

Wesentliche Merkmale

• ZVS Buck‑Boost Topologie
• Hohe Effizienz
• Hohe Leistungsdichte
• Schaltfrequenz ~1 MHz
• Sehr flaches Profil (HALF ChiP)
• Pick & place / SMD-kompatibel (J‑Lead)
• Kombinierbar mit Full- und Half‑Chip Modulen

Produktdetails

• Teilenummer: PRM48AH480M200A00
• Produktfamilie: PRM® Regulator
• Gehäuse: HALF ChiP
• Gehäuseabmessungen: 0.87 x 0.65 x 0.265 in / 22.0 x 16.5 x 6.73 mm
• Montageart: J‑Lead (SMD)
• Verfügbare Produktklassen: T = -40°C bis 125°C, M = -55°C bis 125°C

Leistung & Bestellung

• Eingangsspannung: 48 V
• Ausgangsspannung: 48 V
• Ausgangsleistung: 200 W
• Typische Schaltfrequenz: ~1 MHz
• Lieferzeit: 40 Wochen
• Mindestbestellmenge: 25

Preis (MSRP)
Menge | MSRP
25+ | $160.87
100+ | $150.89

Evaluationsboard & Referenzmaterialien

• Evaluationsboard Teilenummer: PRD48AH480T200A00
• Evaluationsboard Benutzerhandbuch (PDF)
• Datasheet (PDF)
• Anwendungsnotizen und Whitepaper (PDF)
• Sicherheitszulassungen: cURus, cTÜVus, CE, CB
• Mechanische Zeichnungen und 3D-Modelle (IGS / STEP / PDF)
• Simulationsmodelle und Design-Tools

Anmerkungen
Entwickelt für hochstromige, niederohmige Punkt-der-Last-Wandlung von einem 48 V Bus; optimiert für Leiterplattenintegration und automatische Bestückung.

Technische Daten

• Topologie: ZVS Buck‑Boost
• Schaltfrequenz: ~1 MHz
• Eingangsspannung: 48 V DC
• Ausgangsspannung: 48 V
• Ausgangsleistung: 200 W
• Gehäuse: HALF ChiP (22.0 x 16.5 x 6.73 mm)
• Montage: J‑Lead (SMD), pick & place kompatibel
• Produktklassen: T (-40°C bis 125°C), M (-55°C bis 125°C)
• Lieferzeit: 40 Wochen
• Mindestbestellmenge: 25
