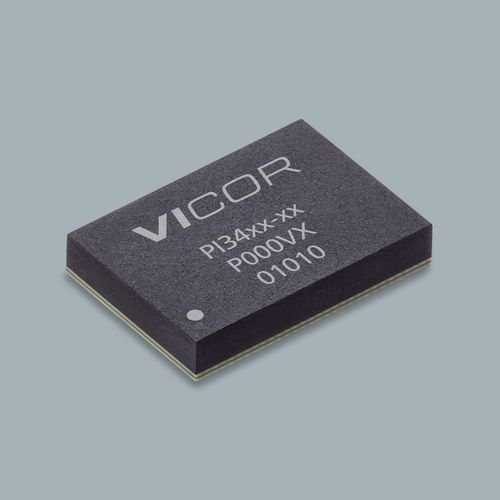

Gesteuerter DC/DC-Wandler PI3302-03-LGIZ

nicht isoliertSIPfür Telekomausrüstung

Übersicht
Der PI3302-03-LGIZ ist ein ZVS-Buck-Regler der PI33/34xx-Familie, entwickelt für hochdichte Leistungswandlung in industriellen Anwendungen. Er vereint eine hocheffiziente HV ZVS-Buck-Topologie in einem kompakten 10x14 LGA-SIP-Gehäuse und bietet breite Eingangs- und Ausgangsspannungsbereiche für flexible Systemintegration.

Produktmerkmale

• Breiter Betriebsbereich mit 12 Vin-optimiert (8–18 V) und Wide Vin (8–36 V) Optionen
• Breiter Vout-Bereich: 1–16 V, typischer Listenwert 5 V
• Hohe Spitzenwirkungsgrade: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Temperaturklassen: -40°C (LGIZ) und -55°C (LGMZ)
• Einfache Integration: interne Kompensation, wenige externe Bauteile
• Flexible Funktionen: Frequenzsynchronisation, einstellbarer Soft-Start & Tracking, CV- oder CC-Betrieb
• Paralleler Betrieb und Single-Wire-Current-Sharing; Zwei-Phasen-Interleaving zur Rausch- und Ripple-Reduktion
• Sehr schnelle Transientenansprache und hohe Packungsdichte für kompakte Leistungsbaugruppen
• Schutzeinrichtungen: OVLO/UVLO, OVP, OTP

Gehäuse / Mechanik
10 x 14 LGA-SIP-Gehäuse; Nennmaße 14,0 x 10,0 x 2,56 mm (0,5512 x 0,3937 x 0,1001 in).

Preis (MSRP)
10+ — $16.76
25+ — $15.29
100+ — $14.34

Dokumente und Ressourcen (verfügbar)
Datasheet; Anwenderhandbuch für das Evaluierungsboard; Applikationshinweise (Montagerichtlinien); Whitepapers zu ZVS-Buck-Reglern; Mechanische Zeichnungen; Design-Dateien des Evaluierungsboards.

Eigenschaften / technische Spezifikationen

• Teilenummer: PI3302-03-LGIZ
• Produktfamilie: ZVS Buck Regulator (PI33/34xx)
• Beispiel Eingangsspannung: 24 V (Serie unterstützt 8–36 V; einige Varianten 36–60 V)
• Typische Ausgangsspannung: 5 V (Bereich 1–16 V)
• Max. Ausgangsstrom: 15 A
• Gehäuse: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
• Betriebstemperatur: -40°C (LGIZ); LGMZ-Option bis -55°C
• Wirkungsgrad: >96% Spitze (24 Vin → 12 Vout); >95% Spitze (12 Vin → 5 Vout)
• Topologie: HV ZVS-Buck mit hohem Wirkungsgrad
• Funktionen: Frequenz-Sync, einstellbarer Soft-Start & Tracking, CV/CC-Betrieb, Stromteilung, Zwei-Phasen-Interleaving
• Schutzfunktionen: OVLO/UVLO, OVP, OTP
• Typische Lieferzeit: 28 Wochen
• Mindestbestellmenge: 10
