Gesteuerter DC/DC-Wandler DCM®
isoliertfür die BahntechnikIndustrie

Gesteuerter DC/DC-Wandler - DCM® - VICOR - isoliert / für die Bahntechnik / Industrie
Gesteuerter DC/DC-Wandler - DCM® - VICOR - isoliert / für die Bahntechnik / Industrie
Gesteuerter DC/DC-Wandler - DCM® - VICOR - isoliert / für die Bahntechnik / Industrie - Bild - 2
Gesteuerter DC/DC-Wandler - DCM® - VICOR - isoliert / für die Bahntechnik / Industrie - Bild - 3
Gesteuerter DC/DC-Wandler - DCM® - VICOR - isoliert / für die Bahntechnik / Industrie - Bild - 4
Gesteuerter DC/DC-Wandler - DCM® - VICOR - isoliert / für die Bahntechnik / Industrie - Bild - 5
Gesteuerter DC/DC-Wandler - DCM® - VICOR - isoliert / für die Bahntechnik / Industrie - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Elektrische Spezifikation
isoliert, gesteuert
Anwendung
Industrie, für die Bahntechnik
Weitere Eigenschaften
mit breitem Eingangsbereich, gesteuert, Hochfrequenz
Eingangsspannung

30 V

Ausgangsspannung

15 V

Leistung

60 W

Beschreibung

Übersicht

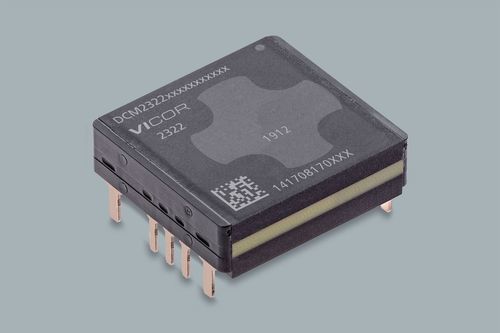

  • Der DCM2322T50T1760M60 gehört zur DCM® DC-DC-Wandler-Modulfamilie. 2322 ChiP Durchsteckgehäuse (0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm).


Wesentliche elektrische Daten
  • Eingangsspannung: 30 V
  • Ausgangsspannung: 15 V
  • Ausgangsleistung: 60 W


Produkteigenschaften
  • Isolierter, geregelter DC-DC-Wandler
  • Sicherheits-Niederspannung (SELV)
  • ZVS Hochfrequenz-(MHz)-Schalttechnik
  • Breiter Eingangsbereich
  • Optimiert für Parallelschaltung in Arrays bis zu 8 Einheiten für höhere Leistungsanforderungen
  • Anwendungen nach MIL-STD-704 (E+F)
  • Anwendungen nach MIL-STD-1275


Mechanik / Gehäuse
  • 2322 ChiP Durchsteckgehäuse
  • Typische Gehäuseabmessungen: 0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm


Bestell- & Produktionsinformationen
  • Teilenummer (Produkt-ID): DCM2322T50T1760M60
  • Produktklasse: M = -55°C bis 125°C (auch erhältlich T = -40°C bis 125°C)
  • Montageart: Through Hole (Durchsteckmontage)
  • Lieferzeit: 40 Wochen
  • Mindestbestellmenge: 25


Preisgestaltung (MSRP)
Menge | MSRP
25+ | $218.72
100+ | $205.14


Referenzmaterialien (Auswahl)
  • Datenblatt (Data Sheet)
  • Anwenderhandbuch der Evaluierungsplatine
  • Anwendungsnotizen (Beispiele: Einzelner DCM als isolierter, geregelter DC-DC-Wandler; Parallele DCMs; Lötleitfaden für Through-Hole ChiP-Gehäuse; Erreichen hoher Spannungsregelgenauigkeit; Thermisches Management für VIA- und ChiP-Module)
  • DCM Design Guide
  • Sicherheitsfreigaben und Prüfberichte zur Brennbarkeit


Zubehör
  • Top-side Kühlkörper (verschiedene Varianten verfügbar für Wärmeableitung und Erdungslaschen)


Technische Spezifikationen
  • Familie/Serie: DCM®
  • Teilenummer: DCM2322T50T1760M60
  • Eingangsspannung (Beispiel): 30 V
  • Ausgangsspannung (Beispiel): 15 V
  • Ausgangsleistung: 60 W
  • Gehäuse: 2322 ChiP Through-Hole
  • Gehäuseabmessungen: 0,978 x 0,898 x 0,284 in (24,84 x 22,8 x 7,21 mm)
  • Temperaturklassen: M = -55°C bis 125°C; T = -40°C bis 125°C
  • Optimiert für Parallelschaltung bis zu 8 Einheiten
  • MIL-Konformität: MIL-STD-704 (E+F) und MIL-STD-1275 (sofern anwendbar)
  • Typische Lieferzeit: 40 Wochen; Mindestbestellmenge: 25
