DC/DC-Wandler / mit hoher Leistungsdichte DCM®

gesteuertisoliertauf Rahmen

Produktübersicht

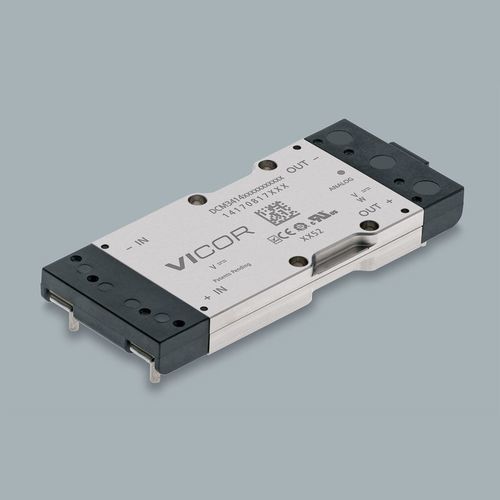

DCM3414B50M13C2T09 gehört zur DCM® DC-DC-Konverter-Modulreihe. Es handelt sich um ein isoliertes, geregeltes DC-DC-Wandlermodul im 3414 VIA-Gehäuse mit Durchsteckmontage; Option mit langen Pins verfügbar. Entwickelt für anspruchsvolle Stromversorgungen in rauen Umgebungen.

Elektrische Zusammenfassung

• Eingangsspannung (nominell): 28 V
• Ausgangsspannung (nominell): 12 V
• Ausgangsleistung: 320 W

Mechanik / Gehäuse
3414 VIA-Gehäuse — Abmessungen 3.38 x 1.4 x 0.37 in (85.93 x 35.54 x 9.4 mm). Montageoptionen: Leiterplattenmontage (lange oder kurze Pins) und Chassis-Montage.

Produktmerkmale

• Isolierter, geregelter Ausgang
• Ausgangs-Überspannungsschutz (OVP)
• Eingangs-Unterspannungssperre (UVLO)
• Übertemperaturschutz (OTP)
• Integrierte EMI- und Transientenfilterung
• Varianten für Chassis- oder Leiterplattenmontage

Optionen / konfigurierbare Elemente

• Montageart: Board Mount Long Pin (andere Optionen: Board Mount Short Pin, Chassis Mount)
• Produktgrade / Temperaturbereiche: T = -40°C bis 125°C; C = -20°C bis 125°C; M = -55°C bis 125°C
• Steuerschnittstelle: Analoge Option verfügbar
• Isolation / Regelung: Geregelte, isolierte DCM-Familie

Preis & Verfügbarkeit
MSRP:
1+ - $818.95
10+ - $650.66
25+ - $593.74
100+ - $556.89

• Teilenummer: DCM3414B50M13C2T09
• Lieferzeit: 40 Wochen
• Mindestbestellmenge (MOQ): 1
• Lagermengen bei Distributoren variieren (Beispiele: Mouser, Digi-Key, Arrow, Avnet)

Referenzmaterialien

• Datasheet und mechanische Zeichnungen
• Anwendungsnotizen (Parallelbetrieb, Wärmemanagement, Genauigkeit der Regelung, Lötanleitungen)
• Sicherheitszulassungen und Zertifikate (cURus, cTÜVus, CE, CB)

Technische Spezifikationen

• Produktfamilie: DCM® DC-DC Converter Module
• Teilenummer: DCM3414B50M13C2T09
• Eingangsspannung (nominell): 28 V
• Ausgangsspannung (nominell): 12 V
• Ausgangsleistung: 320 W
• Gehäuse: 3414 VIA (Durchsteckmontage)
• Abmessungen: 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm
• Montageoptionen: Leiterplattenmontage (kurz oder lang), Chassis-Montage
• Schutzfunktionen: OVP, UVLO, OTP
• Integriertes EMI/Transienten-Filtern
• Produktgrade: T, C, M
• Lieferzeit & MOQ: 40 Wochen / 1
