Gesteuerter DC/DC-Wandler ZVS

nicht isoliertSIPfür Telekomausrüstung

Übersicht

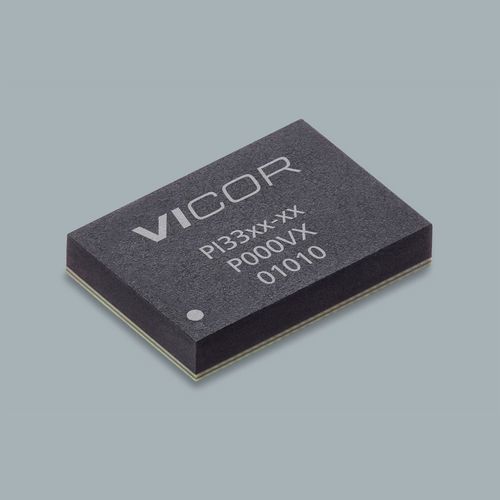

Der PI3325-00-LGIZ ist ein ZVS (Zero-Voltage Switching) Buck-Regler aus der PI33xx-Familie, ausgelegt für hochdichte Leistungswandlung. Beispielkonfiguration: 24 V Eingang, 5 V Ausgang, max. Ausgangsstrom 20 A. Gehäuse: 10x14 LGA-SIP (14,0 x 10,0 x 2,56 mm). Lieferzeit: 28 Wochen. Mindestbestellmenge: 1.

Produktmerkmale

• Große Betriebsbereiche für Vin und Vout (Vout 1–16 V unterstützt)
• Optimierte Vin-Varianten (12 Vin optimiert 8–18 V und breiter Vin 8–36 V); Familie unterstützt auch höhere HV-Bereiche
• Hohe Spitzenwirkungsgrade (>96% Spitze 24 Vin → 12 Vout; >95% Spitze 12 Vin → 5 Vout)
• Interne Kompensation: wenige externe Bauteile für schnelle Entwicklungszeiten
• Frequenzsynchronisation; einstellbarer Soft-Start und Tracking
• Konstantspannungs- und Konstantstrombetrieb mit eigenem Fehlerverstärker und Referenz
• Parallelschaltung und Single-Wire-Current-Sharing; zweiphasiges Interleaving
• Sehr schnelle Transientenantwort und Schutzfunktionen: OVLO/UVLO, OVP, OTP
• Gemeinsame Plattform für hochdichte Gehäuse

Preisgestaltung (MSRP)
Quantity | MSRP
1+ | $28.04
10+ | $22.28
25+ | $20.33
100+ | $19.07

Evaluierungsboard und zugehörige Dokumente
Evaluierungsboard: PI3325-00-EVAL1. Datenblatt, Benutzerhandbuch und Application Notes für die PI33xx-Familie verfügbar, zur Unterstützung von Design-In und Evaluierung.

Technische Daten

• Bestellnummer: PI3325-00-LGIZ
• Familie: ZVS Buck Regulator (PI33xx)
• Beispiel Eingangsspannung: 24 V (Familie unterstützt mehrere Vin-Bereiche)
• Beispiel Ausgangsspannung: 5 V (Vout 1–16 V)
• Max. Ausgangsstrom: 20 A
• Gehäuse: 10x14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
• Betriebstemperatur (LGIZ): -40°C bis 120°C
• Lieferzeit: 28 Wochen; Mindestbestellmenge: 1
• Spitzenwirkungsgrad: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Schutzfunktionen: OVLO/UVLO, OVP, OTP
• Wichtige Merkmale: Frequenzsynchronisation, einstellbarer Soft-Start & Tracking, Parallelschaltung und Stromteilung, zweiphasiges Interleaving
