Elektronischer Filter / Tiefpass QPI™

Aktivopen framefür Oberflächenmontage

Übersicht

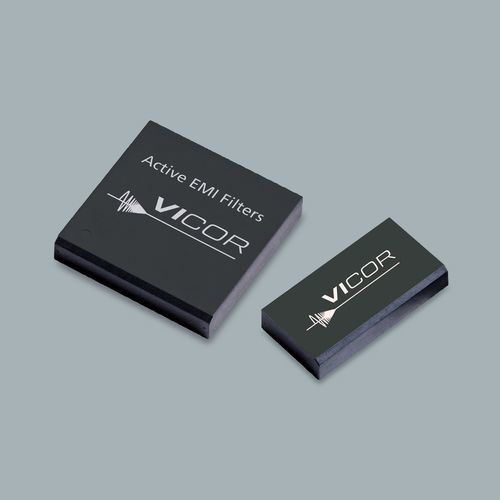

Die QPI‑Familie aktiver EMI‑Filter bietet eine leitungsgebundene Gemein‑ (CM) und Differential‑ (DM) Dämpfung von 150 kHz bis 30 MHz (CISPR22‑Bereich). Die proprietäre aktive Filterschaltung liefert eine überlegene Dämpfung bei niedrigen Frequenzen zur Unterstützung der EN55022/EN55032 (Klasse B) Grenzwerte und PICMG 3.0 für ATCA‑Boards. Durch aktives Filtern lässt sich das Volumen der Gleichtakt­drossel reduzieren, wodurch ein flaches SMD‑Bauteil entsteht, das Leiterplattenfläche einspart und den Luftstrom in Blade‑ und hochdichten Anwendungen verbessert.

Wichtige Produkthinweise
Die Variante MQPI‑18 dämpft geleitete CM‑ und DM‑Störungen für 28 V MIL PRMs, um die Anforderungen der MIL‑STD‑461F an geleitete Störaussendungen zu erfüllen. Der MQPI‑18 arbeitet über den gesamten Eingangsspannungsbereich eines 28 V MIL PRM und unterstützt 7 A Lasten bis 85°C Umgebungs­temperatur ohne Derating.

Eigenschaften und Vorteile

• Bietet geleitete CM‑ und DM‑Dämpfung von 150 kHz bis 30 MHz (CISPR22‑Bereich)
• Optimiert für Anwendungen mit EN55022/EN55032 Klasse B Grenzwerten und PICMG 3.0 für ATCA
• Verfügbare Nennspannungen: 12 V, 24 V und 48 V Familien (modellabhängig)
• Aktive Filterung reduziert die Größe der Gleichtakt­drossel – flaches SMD‑Gehäuse
• Bis zu 50 % Leiterplattenfläche Einsparung gegenüber Standardfiltern und verbesserter Luftstrom in Blade‑Applikationen

Verfügbare Teile (Übersichtstabelle)
Part Number | Input (V) | Current (A) | Test Freq. (kHz) | CM Attenuation (dB) | HIPot (V) | Package
QPI-21LZ-01 | 30 – 80 | 14 | 250 | 45 | 1,500 | Open Frame
QPI-21LZ | 30 – 80 | 14 | 250 | 45 | 1,500 | LGA
QPI-12LZ-01 | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | Open Frame
QPI-12LZ | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | LGA
QPI-11LZ-01 | 5.0 – 50 | 7 | 1,000 | 60 | 707 | Open Frame
QPI-11LZ | 5.0 – 50 | 7 | 1,000 | 60 | 707 | LGA
QPI-6LZ-01 | 30 – 80 | 14 | 250 | 40 | 1,500 | Open Frame
QPI-6LZ | 30 – 80 | 14 | 250 | 40 | 1,500 | LGA
QPI-5LZ-01 | 10 – 40 | 14 | 250 | 60 | 707 | Open Frame
QPI-5LZ | 10 – 40 | 14 | 250 | 60 | 707 | LGA
QPI-3LZ-01 | 10 – 40 | 7 | 250 | 65 | 707 | Open Frame
QPI-3LZ | 10 – 40 | 7 | 250 | 65 | 707 | LGA
MQPI-18LP-01 | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | Open Frame
MQPI-18LP | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | LGA

Ressourcen und zugehörige Dokumentation (Beispiele)

• Datasheets, Evaluierungs‑Board Bedienungsanleitungen und Anwendungsnotizen für QPI, QPO und MQPI Varianten
• Mechanische STEP‑Modelle und Integrationsanleitungen für LGA und Open Frame Gehäuse
• Whitepaper zum aktiven Filtern und EMI‑Management (Auswahl und Leiterplattenintegration)

Technische Daten

• Geleitete CM‑ und DM‑Dämpfung: 150 kHz – 30 MHz (CISPR22‑Bereich)
• Zieloptimierung: EN55022/EN55032 Klasse B; unterstützt PICMG 3.0 für ATCA
• Typische CM‑Dämpfung je Teil: bis zu 65 dB (siehe Tabelle)
• Eingangsbereiche: modellabhängig (z. B. 5.0–50 V, 5.0–80 V, 10–40 V, 30–80 V)
• Strombelastbarkeit: Varianten 7 A und 14 A
• HIPot Werte: 707 V oder 1.500 V je nach Modell
• Gehäuseoptionen: Open Frame und LGA (flaches SMD‑Format)
• MIL‑Variante (MQPI‑18): entspricht MIL‑STD‑461F für geleitete Störaussendungen; unterstützt 7 A bis 85°C ohne Derating
• Vorteile: reduzierte Drosselvolumen, geringeres Profil, PCB‑Flächenersparnis, verbesserter Luftstrom für Blade‑ und hochdichte Systeme
