Gesteuerter DC/DC-Wandler DCM®

isoliertIndustriemit breitem Eingangsbereich

Produktname und Familie

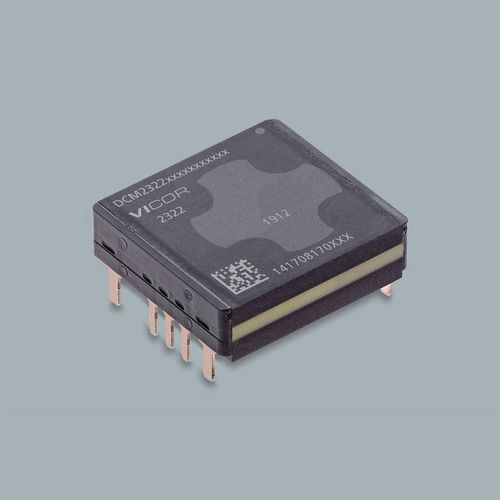

DCM2322T50T2660M60 — DCM® DC-DC-Wandler-Modul (2322 ChiP Through‑Hole-Gehäuse).

Übersicht
Isolierter, geregelter DC-DC-Wandler, optimiert für militärische und hochzuverlässige Industrieanwendungen. SELV-Ausgang, ZVS-Hochfrequenz-(MHz)-Schalttechnik und großer Eingangsbereich. Für Reihen-/Parallelbetrieb in Arrays bis zu 8 Einheiten optimiert. Entwickelt für MIL-STD-704 (E/F) und MIL-STD-1275 Umgebungen.

Wesentliche Produktdaten

• Eingangsspannung (Beispiel angezeigt): 30 V
• Ausgangsspannung (Beispiel angezeigt): 24 V
• Ausgangsleistung (Beispiel angezeigt): 60 W
• Gehäuse: 2322 ChiP Through‑Hole
• Gehäuseabmessungen: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm

Produkteigenschaften

• Isolierter, geregelter DC-DC-Wandler
• Safety Extra Low Voltage (SELV)
• ZVS-Hochfrequenz-(MHz)-Schaltung
• Breiter Eingangsspannungsbereich
• Optimiert für Array-Betrieb bis zu 8 Einheiten
• Für MIL-STD-704 (E+F) und MIL-STD-1275 ausgelegt

Produktion & Bestellinformation
Teilenummer: DCM2322T50T2660M60
Lieferzeit: 40 Wochen
Mindestbestellmenge: 25 Einheiten

Preisgestaltung (MSRP-Stufen)
Menge / Preis (USD):
25+ / 239.45
100+ / 224.58

Verfügbare Dokumentation (Beispiele auf der Produktseite)
Datasheet, Evaluation-Board-Benutzerhandbuch, Anwendungshinweise, Design-Guide, mechanische Zeichnungen und Sicherheits-/Zulassungsberichte.

Hinweise
Evaluation-Board-Teilreferenz DCM2322E50T2660T60. Anwendungshinweise decken Einzel-/Parallelbetrieb, Lötanleitungen, hochpräzise Regelung und thermisches Management für VIA/ChiP-Module ab.

Technische Spezifikationen

• Part Number: DCM2322T50T2660M60
• Serie / Familie: DCM®
• Eingangsspannung (Beispiel): 30 V
• Ausgangsspannung (Beispiel): 24 V
• Ausgangsleistung (Beispiel): 60 W
• Gehäuse: 2322 ChiP Through‑Hole
• Gehäuseabmessungen: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
• Produktgrade: M = -55°C bis 125°C (M ausgewählt); T = -40°C bis 125°C Option
• Montageart: Through Hole (ChiP through-hole)
• Optimierter Array-Betrieb: bis zu 8 Einheiten
• Konformität / Anwendungen: MIL-STD-704 (E+F), MIL-STD-1275
• Lieferzeit: 40 Wochen
• Mindestbestellmenge: 25
• MSRP-Beispiele: 25+ = $239.45, 100+ = $224.58
• Dokumentation: Datasheet, Evaluation-Board-Guide, Application Notes, Design Guide, mechanische Zeichnungen und Zulassungsberichte
