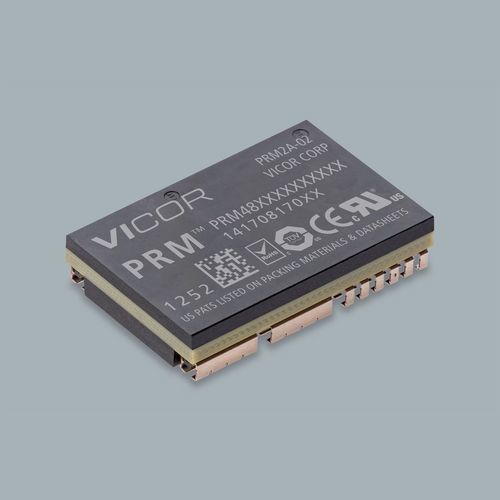

DC/DC-Wandler / nicht isoliert PRM®

DIPfür Telekom-AnwendungenBuck-Boost

Produktübersicht
Hochdichter, hocheffizienter ZVS Buck‑Boost-Regler im sehr flachen FULL ChiP-Gehäuse, entwickelt für Leiterplatten-Leistungsumwandlung von 48 V Eingang zu 48 V Ausgang bis 400 W. Teilenummer: PRM48AF480T400A00. Geeignet für industrielle Board‑Level-Anwendungen mit kompakter 48 V Leistungskonversion.

Wichtigste Eigenschaften

• ZVS Buck‑Boost-Topologie für nahtlosen Step‑Up/Step‑Down-Betrieb
• Hohe Effizienz und hohe Leistungsdichte
• Schaltfrequenz ≈ 1 MHz
• Sehr flaches FULL ChiP-Gehäuse
• Pick & place / SMD-kompatibel
• Ausführungen für Surface‑Mount oder Through‑Hole
• Mischbare Kompatibilität mit Full‑ und Half‑Chip-Produkten

Basisproduktdaten

• Eingangsspannung: 48 V
• Ausgangsspannung: 48 V
• Max. Ausgangsleistung: 400 W
• Gehäuse: FULL ChiP
• Gehäusegröße: 32,5 x 22,0 x 6,73 mm (1,28 x 0,87 x 0,265 in)

Preisgestaltung (UVP)
Menge | MSRP
25+ | $97.14
100+ | $91.11

Bestellung / Verfügbarkeit
Lieferzeit auf der Seite angegeben: 40 Wochen. Mindestbestellmenge: 25.

Verfügbare mechanische / Montagemöglichkeiten

• J-Lead (auf der Seite standardmäßig ausgewählt)
• Through Hole

Verfügbare Produktklassen (Temperaturbereiche)

• T = -40°C bis 125°C
• M = -55°C bis 125°C

Evaluierungsboard
Evaluierungsboard referenziert: PRD48AF480T400A00 (Benutzerhandbuch und Evaluierungsressourcen verfügbar).

Eigenschaften / Technische Daten

• Topologie: ZVS buck-boost
• Schaltfrequenz: ≈ 1 MHz
• Max. Ausgangsleistung: 400 W
• Nenn-Eingangsspannung: 48 V
• Nenn-Ausgangsspannung: 48 V
• Gehäuse: FULL ChiP (Surface‑Mount oder Through‑Hole Optionen)
• Abmessungen: 32,5 x 22,0 x 6,73 mm (1,28 x 0,87 x 0,265 in)
• Montageoptionen: J-Lead oder Through-Hole
• Mindestbestellmenge: 25
• Typischer MSRP (25+): $97.14 (USD)
• Typischer MSRP (100+): $91.11 (USD)
• Lieferzeit (wie angezeigt): 40 Wochen
