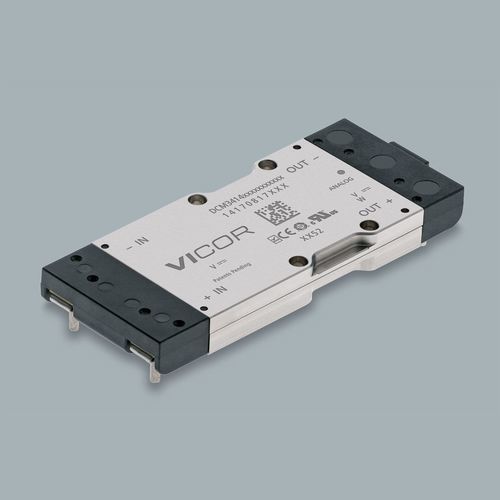

DC/DC-Wandler / mit hoher Leistungsdichte DCM®

gesteuertisoliertauf Rahmen

Produktübersicht
DCM3414B50M13C2M09 ist ein isoliertes, geregeltes DC-DC-Wandlermodul im 3414 VIA-Gehäuse aus der DCM®-Familie. Nenn-Eingangsspannung 28 V, Nenn-Ausgang 12 V, Nenn-Ausgangsleistung 320 W. Gehäuseabmessungen: 3,38 x 1,4 x 0,37 in (85,93 x 35,54 x 9,4 mm).

Highlights

• Ausgangs-Überspannungsschutz
• Eingangs-Unterspannungssperre (UVLO)
• Übertemperaturschutz
• Integrierte EMI- und Transientenfilterung
• Hohe Effizienz und Leistungsdichte
• Robustes Gehäuse für rauhe Umgebungen
• Montageoptionen: Chassis oder PCB-Montage (kurze/lange Pins)

Anwendungen

• Isolierte Stromversorgungsteilssysteme für Industrie-, Kommunikations- und Transportelektronik
• Point-of-Load- und verteilte Versorgungsarchitekturen
• Redundante oder parallele Konfigurationen zur Erhöhung von Leistung und Verfügbarkeit

Mechanik & Montage
3414 VIA-Gehäuse mit Through-Hole-Pin-Optionen. Typische Abmessungen 3,38 x 1,4 x 0,37 in (85,93 x 35,54 x 9,4 mm). Montageoptionen: Board Mount (Short Pin / Long Pin) und Chassis Mount.

Elektrische Daten

• Eingangsspannung (nominell): 28 V
• Ausgangsspannung (nominell): 12 V
• Maximale Ausgangsleistung: 320 W
• Isolierter, geregelter DC-Ausgang geeignet für anspruchsvolle Leistungsstufen

Schutzfunktionen & Zulassungen

• Ausgangs-Überspannungsschutz, Eingangsunterspannungssperre, Übertemperaturschutz
• Integrierte EMI- und Transientenfilterung
• Sicherheitszulassungen: cURus, cTUVus, CE (LVD & RoHS), CB

Bestellung & Preise
Teilenummer: DCM3414B50M13C2M09
Lieferzeit: 40 Wochen
Mindestbestellmenge: 1
MSRP (Beispiel): 1+ $988.85; 10+ $785.64; 25+ $716.92; 100+ $672.42

Optionen & Zubehör

• Verfügbare Montagevarianten: Board Mount Short Pin, Board Mount Long Pin, Chassis Mount (auf der Seite ausgewählte Konfiguration: Board Mount Long Pin)
• Temperatur-/Grade-Optionen: M, T, C
• Steuerschnittstelle: Analog (Kommunikationsoptionen verfügbar)
• Zubehör: Kühlkörper für VIA 3414 (verschiedene Lamellenstile und Höhen)

Referenzmaterialien

• Datenblatt (DCM3414-Familie)
• Anwendungsbeispiele/Notes (AN:029, AN:030, AN:035, AN:039, AN:401)
• Mechanische Zeichnungen und 3D-Modelle (IGS/STP)
