Gesteuerter DC/DC-Wandler DCM®

isoliertauf RahmenIndustrie

Produkt

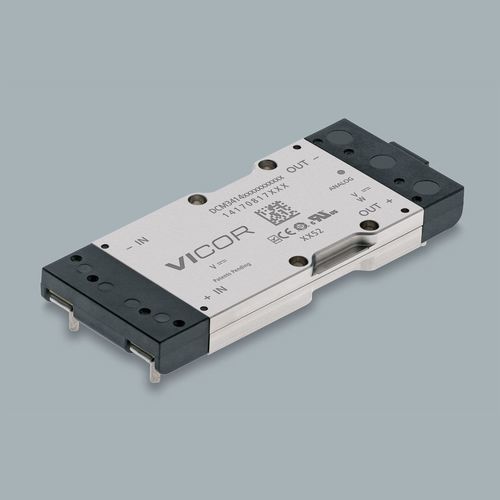

DCM3414B50M17C2C05 — DCM® DC-DC-Wandler-Modul im 3414 VIA Through‑Hole-Gehäuse. Nenn-Eingang 28 V, Nenn-Ausgang 15 V, Ausgangsleistung 320 W. Ausgelegt für isolierte, geregelte DC-DC‑Wandlung mit hoher Leistungsdichte und robustem Gehäuse.

Wesentliche Spezifikationen (Übersicht)

• Eingangsspannung: 28 V
• Ausgangsspannung: 15 V
• Ausgangsleistung: 320 W
• Gehäuse: 3414 VIA (85,93 x 35,54 x 9,4 mm)
• Montageoptionen: Leiterplattenmontage (kurzer oder langer Pin), Chassis-Montage

Produkteigenschaften

• Ausgangs-Überspannungsschutz
• Integrierte EMI- und Transientenfilterung
• Eingangs-Unterspannungssperre
• Übertemperaturschutz
• Hohe Effizienz und Leistungsdichte
• Robustes Gehäuse für raue Umgebungen

Bestellung & Verfügbarkeit
Teilenummer: DCM3414B50M17C2C05
Lieferzeit: 40 Wochen
Mindestbestellmenge: 1
Distributor-Bestand (aktualisiert Dec. 19, 2025 11:30 a.m. EST): Arrow: 0; Avnet: 0; Digi-Key: 0; Mouser: 0

Optionen / Konfigurierbare Elemente

• Montageart: Board Mount Short Pin (Optionen: Board Mount Long Pin, Chassis Mount)
• Produktgrade: T = -40°C bis 125°C; C = -20°C bis 125°C; M = -55°C bis 125°C
• Steuerschnittstelle: Analog (aufgelistete Option)

Preisgestaltung (MSRP)
Menge — MSRP
1+ — $921.30
10+ — $731.97
25+ — $667.94
100+ — $626.48

Referenzmaterialien

• Data Sheet
• Anwendungs­hinweise: Single DCM als isolierter, geregelter DC-DC-Wandler; Parallel DCMs; Hochgenaue Regelung; Thermal Management für VIA/ChiP; PCB Mount VIA Lötleitfäden
• Sicherheits- und Zulassungsdokumente: cURus, cTÜVus, CE Mark, CB Certificate (sofern zutreffend)

Technische Spezifikationen

• Produktfamilie: DCM® Serie
• Teilenummer: DCM3414B50M17C2C05
• Eingangsspannung (nenn): 28 V DC
• Ausgangsspannung (nenn): 15 V DC
• Ausgangsleistung: 320 W
• Gehäuse: 3414 VIA (Through‑Hole)
• Abmessungen: 3.38 x 1.4 x 0.37 in / 85,93 x 35,54 x 9,4 mm
• Montageoptionen: Leiterplattenmontage (kurz oder lang), Chassis-Montage
• Schutzfunktionen: Ausgangs-OVP, Eingang-Unterspannungssperre, Übertemperaturschutz, integriertes EMI/Transienten-Filtering
• Typische Anwendungen: isolierte, geregelte DC-DC-Wandlung mit hoher Effizienz und Leistungsdichte
• Mindestbestellmenge: 1
• Lieferzeit: 40 Wochen
