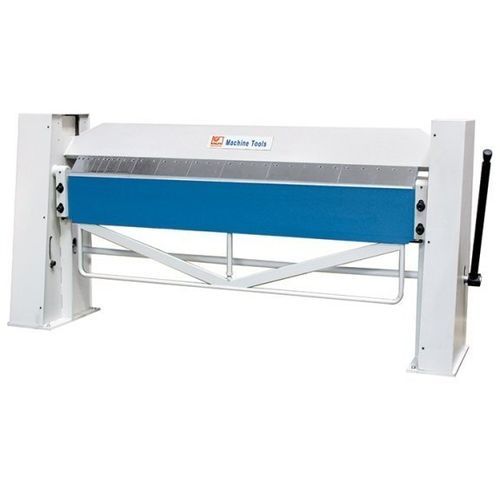

Faltmaschine für Blech SBS E 2020/2,0

manuellmit Segmenten

Beschreibung
Die manuellen Schwenkbiegemaschinen der SBS E‑Serie sind schwere, manuell bediente Biegemaschinen für lange Bleche (Modelle unterstützen Längen bis zu 3.000 mm). Ein verstellbarer Winkelanschlag ermöglicht wiederholgenaue Biegungen für die Kleinserienfertigung.

Highlights

• Große Biegelängen je nach Modell
• Segmentiertes Oberwerkzeug für flexible Biegekonfigurationen
• Integrierte manuelle Biegekompensation
• Einstellbarer Winkelanschlag für reproduzierbare Winkel
• Intuitive manuelle Bedienung

Serienausstattung

• Segmentiertes scharfes Oberwerkzeug
• Bedienungsanleitung

Optionen

• Manueller Hinteranschlag (optional)

Technische Tabellen

Arbeitsbereich
Arbeitslänge: 2.020 mm
Max. Blechstärke (bei 400 N/mm²): 2 mm
Arbeitshöhe: 920 mm

Oberwange
Hub: 120 mm

Biegewange
Max. Biegewinkel: 135°
Verstellbereich A‑Achse: 15 mm

Abmessungen und Gewicht
Gesamtmaße (L x B x H): 2,8 m x 0,85 m x 1,3 m
Gewicht: 1.025 kg

Hinweise / Weitere Produktdetails

• Gehärtetes, segmentiertes Oberwerkzeug mit einzeln entnehmbaren Segmenten für das Biegen aller Seiten einer Wanne.
• Robuste Bauweise für hohe Genauigkeit und dauerhafte manuelle Nutzung.
• Einstellbarer Winkelanschlag zur Produktion kleiner Serien mit gleichen Winkeln.

caractéristiques / spécifications techniques

• Arbeitslänge: 2.020 mm
• Max. Blechstärke (400 N/mm²): 2 mm
• Arbeitshöhe: 920 mm
• Hub der Oberwange: 120 mm
• Max. Biegewinkel: 135°
• Verstellbereich A‑Achse: 15 mm
• Abmessungen: 2,8 m x 0,85 m x 1,3 m
• Gewicht: 1.025 kg
• Segmentiertes gehärtetes Oberwerkzeug (entnehmbare Segmente)
• Manuelle Biegekompensation (integriert)
• Einstellbarer Winkelanschlag
