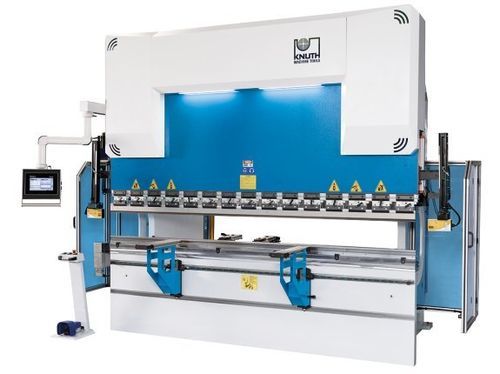

Hydraulische Abkantpresse AHK V 30220 CNC

CNCPräzision

Kurzbeschreibung Die Abkantpresse AHK V 30220 CNC ist für industrielle Biegeversätze nach europäischem Maschinenstandard ausgelegt. Sie verfügt über eine grafische DELEM-Touchscreen-Steuerung zur CNC-Programmierung und Prozesssteuerung und kann mit verschiedenen Hinteranschlag-Optionen an unterschiedliche Produktionsanforderungen angepasst werden.

Highlights

• Präzise bearbeitetes Maschinengehäuse und Bauteile
• DELEM Grafik-Touchscreen (DA-53T)
• Laseroptische Sicherheit am Werkzeug (AKAS)
• Optional motorische Bombierung für Gleichmäßigkeit bei dicken Blechen
• Maschinenspezifische Hydraulikzylinder und bewährte Hydraulikkomponenten

Maschinengestell

• Aus zertifiziertem Material gefertigtes Stahlgestell, bearbeitet auf High-End CNC-Bearbeitungszentren
• Geschweißte, spannungsarme Konstruktion mit bearbeiteten Montageflächen
• Groß dimensionierter Oberbalken zur Vorspannung und Minimierung von Verformungen
• Halterung des Messsystems kompensiert Verformungen unter hoher Last
• Führungen, Kolbenlager und Dichtungen dimensioniert für optimale vertikale Lastaufnahme

Arbeitsbereich

• Große Ausladung, langer Hub und schmaler Tisch bieten Raum für komplexe Biegefolgen

Bombierung (optional)

• Motorische Bombierung des Untertisches optional verfügbar, um gleichmäßige Biegeergebnisse über die gesamte Biegelänge bei dicken Blechen zu erzielen

Hydraulisches System

• Maschinenspezifische Hydraulikzylinder, intern gehont
• Geschmiedete Hydraulikkolben, gehärtet, geschliffen und verchromt
• Hydraulikblock und Ventile von renommierten Herstellern
• Sicherheitsventile schützen das System bei Überlast

Hinteranschlag

• Robuste, wartungsarme Ausführung
• Anschlagfinger von der Maschinenfront mit Werkzeug sicher verstellbar für schnelle Einrichtung

Vordere Auflagearme

• Stabile Auflagearme in Linearführung, in Position verriegelbar
• Zahnstangen-System für schnelle Höheneinstellung
• Industriebürsten zur Unterstützung der Blechführung und Flächenschutz

Biegewerkzeuge

• Promecam-Werkzeugaufnahme kompatibel mit breiter Werkzeugauswahl
• Werkzeuge gehärtet und geschliffen für präzises Einstellen

Sicherheit und Produktivität

• AKAS-Laser-Sicherheitssystem überwacht den Werkzeugbereich ohne Funktionsbeschränkung
• Sicherheitskonzept gemäß aktueller CE-Richtlinien
• Rückseitige Lichtschranke und robuste Seitenabdeckungen sichern den Arbeitsbereich

Steuerung (DELEM)

• DELEM DA-53T: 10,1" TFT-Touchscreen, bis zu 4 Achsen (Y1/Y2, X, R) serienmäßig
• Hotkey-Navigation, USB-Sicherung, Werkzeug-/Material-/Produktdatenbank
• Fortgeschrittene Achsalgorithmen, Programmierfunktionen, Tandem- und Offline-Optionen

Technische Daten

• Modell: AHK V 30220 CNC
• Druckkraft: 220 t
  Biegelänge: 3.100 mm
  Abstand zwischen Ständern: 2.600 mm
  Ausladung: 410 mm
  Hub: 265 mm
  Öffnungsweite: 480 mm
  Tischbreite: 110 mm
  Tischhöhe: 900 mm
• Verfahrweg X-Achse: 750 mm
• Biegegeschwindigkeit: 9 mm/s
  Eilgang: 150 mm/s
  Rücklaufgeschwindigkeit: 140 mm/s
  Vorschubgeschwindigkeit X-Achse: 600 mm/s
• Motorleistung Hauptantrieb: 22 kW
• Hydrauliktankvolumen: 350 l
  Abmessungen (L x B x H): 4,1 m x 2,6 m x 2,85 m
  Gewicht: 12.000 kg
