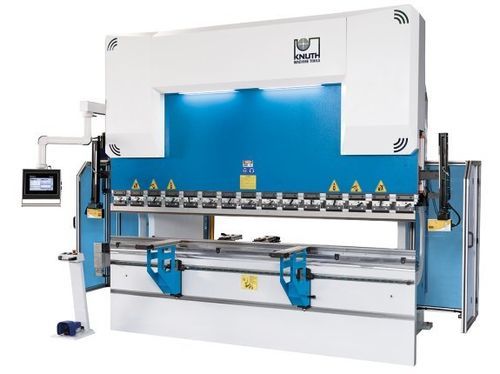

Hydraulische Abkantpresse AHK V 30320 CNC

CNCPräzision

Produktübersicht
Die AHK V 30320 CNC ist eine 320‑t Abkantpresse mit einer Biegelänge von 3.100 mm, ausgelegt für industrielle Biegeprozesse und Serienteile. Sie verfügt über eine DELEM‑Grafik‑Touchscreensteuerung für effiziente CNC‑Programmierung und Mehrachsen‑Kontrolle.

Höhepunkte

• 320 t Pressleistung und 3.100 mm Abkantlänge
• DELEM Grafik‑Touch‑CNC für Multi‑Achsen‑Steuerung
• Robuster verschweißter Stahlrahmen, auf High‑End CNC‑Maschinen bearbeitet
• Promecam Werkzeugaufnahme; gehärtete und geschliffene Werkzeuge
• AKAS laseroptisches Sicherheitssystem am Werkzeug

Maschinengestell

• Zertifizierter Stahlaufbau, spannungsarme Schweißkonstruktion und präzise bearbeitete Montageflächen
• Groß dimensionierter, vorspannbarer Oberbalken zur Minimierung von Verformungen
• Große Radien an zugbeanspruchten Teilen zur Reduzierung von Schweißrissen
• Führungen, Kolbenlager und Dichtungen ausgelegt für lange Lebensdauer

Arbeitsbereich

• Großer Ausladungsbereich, langer Hub und schmaler Tisch für komplexe Biegefolgen

Bombierung (modellabhängig)

• Motorische Unterbombierung optional für gleichmäßige Biegeergebnisse über die gesamte Länge, besonders bei dicken Blechen

Hydraulisches System

• Maßgeschneiderte Hydraulikzylinder, intern gebohrt und geschliffen
• Geschmiedete, gehärtete, geschliffene und verchromte Kolben
• Hydraulikblock und Ventile von renommierten Herstellern; Sicherheitsventile schützen vor Überlast

Hinteranschlag

• Robuste, wartungsarme Ausführung; Anschlagfinger von der Maschinenvorderseite schnell verstellbar

Vordere Auflagearme

• Steife Auflagearme auf Linearführung, in Position klemmbbar; Zahnstangenverstellung für schnelle Höhenpositionierung; Industrie‑Bürsten zum Schutz der Bleche

Biegewerkzeuge

• Promecam Werkzeugaufnahmen (europäischer Standard); gehärtete und geschliffene Werkzeuge für präzises Einrichten

Sicherheit und Produktivität

• AKAS Laser‑Sicherheitssystem am Werkzeug ohne Funktionsverlust
• Sicherheitskonzept nach aktuellen CE‑Anforderungen; Lichtschranke hinten und robuste Seitenverkleidungen

Serienausstattung (Auszug)

• DELEM DA‑53T 4‑Achsen Touch‑CNC (10,1" TFT)
• X‑Achse Hinteranschlag mit Linearführung und Kugelumlaufspindel
• Motorische Bombierung, Schnellklemmung Oberwerkzeug, europäische Werkzeugaufnahme
• AKAS Laser‑Sicherheitssystem, Lichtschranke, Fußpedal mit Not‑Aus
• 2 verschiebbare vordere Auflagearme; 2 höhenverstellbare Hinteranschlagfinger; ECO‑Modus

Optionen (Auszug)

• Hinteranschlagsysteme für X, R, Z1, Z2 bis 3.700 mm
• Zusätzliche Anschlagfinger, weitere Auflagearme, Klimatisierung Schaltschrank
• DELEM Upgrades (DA58/DA66T/DA69T), PressMax DRM EcoPower, Erhöhung Oberwerkzeughöhe

Datasheet / Broschüre
Datasheet für dieses Modell verfügbar (Produktbroschüre / Datasheet).

Technische Daten

• Druckleistung: 320 t
• Abkantlänge: 3.100 mm
• Abstand zwischen Ständern: 2.600 mm
• Ausladung: 410 mm
• Hub: 265 mm
• Öffnungsweite: 480 mm
• Tischbreite: 110 mm
• Tischhöhe: 920 mm
• Verfahrweg X‑Achse: 750 mm
• Biegegeschwindigkeit: 8 mm/s
• Eilgang: 140 mm/s
• Rücklaufgeschwindigkeit: 130 mm/s
• Vorschubgeschwindigkeit X‑Achse: 600 mm/s
• Motorleistung Hauptantrieb: 30 kW
• Hydrauliktankvolumen: 350 l
• Abmessungen (L x B x H): 4,1 m x 2,75 m x 3 m
• Gewicht: 15.600 kg
