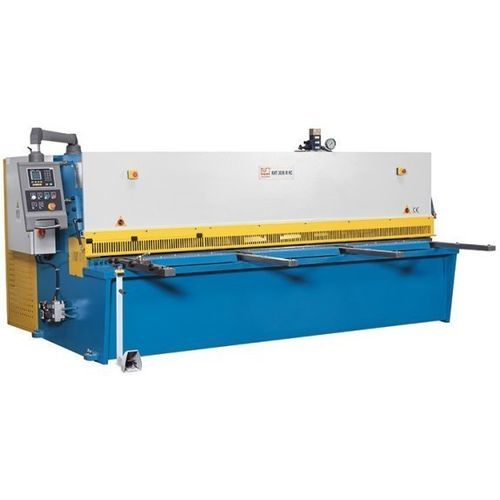

Hydraulikschere KHT 4010 M NC

BlechGuillotinenOszillation

Kurzbeschreibung
Die KHT 4010 M NC ist eine hydraulische Tafelschere in Schwingschnittbauweise für verwindungsarme, gerade Schnitte. Ausgestattet mit der NC-Steuerung ESTUN E21 ist sie für den Einsatz in industriellen Produktionsumgebungen ausgelegt.

Produkt-Highlights

• ESTUN E21 NC-Steuerung für präzise Hinteranschlagpositionierung
• Hinteranschlag mit vorgeladenen Kugelumlaufspindeln
• Pneumatische Hochhaltevorrichtung für dünne Bleche
• Ober- und Untermesser geeignet für Edelstahl
• Einstellbarer Winkelanschlag und Schattenriss-Anzeige

Arbeitsbereich (technische Daten)
Arbeitslänge: 4.000 mm
Ausladung: 150 mm
Schnittwinkel: 1,5°
Hübe pro Minute: 8 H/min
Niederhalterpositionen: 15
Niederhalterkapazität: 36 t
Arbeitstisch-Abmessung: 4.330 mm x 550 mm x 800 mm

Hinteranschlag (technische Daten)
Hinteranschlag-Verfahrweg: 1.000 mm
Vorschubgeschwindigkeit X-Achse: 2.280 mm/min

Vordere Auflagearme (technische Daten)
Anzahl Auflagearme: 4 Positionen
Länge Auflagearme: 1.000 mm

Schneidleistungen (technische Daten)
Blechdicke (max.) – 450 N/mm²: 10 mm
Blechdicke (min.) – 400 N/mm²: 1 mm
Blechdicke (max.) – 700 N/mm²: 6 mm
Blechdicke (min.) – 700 N/mm²: 1 mm

Antrieb & Hydraulik (technische Daten)
Motorleistung Hauptantrieb: 15 kW
Hydraulikölbehälter: 300 l

Abmessungen & Gewicht
Abmessungen (L x B x H): 4,65 m x 1,9 m x 1,76 m
Gewicht: 10.000 kg

Maschinenrahmen

• Spannungsarm geschweißter Stahlrahmen mit Schwingschnittgeometrie, der nach jedem Schnitt das Spiel zwischen den Messern automatisch wiederherstellt.
• Konstruktion reduziert Verwindung, verbessert das Abfallen der Zuschnitte und verlängert die Messerstandzeit.

Materialauflage

• Großer Arbeitstisch mit Kugelrollen und stabilem einstellbarem Winkelanschlag für schnelles, sicheres Ausrichten.
• Lange, robuste Auflagearme für große Tafeln.

Hydraulik

• Wartungsarmes, servicefreundliches Hydrauliksystem für den produktiven Einsatz.
• Hydraulisch regelbare Niederhalter fixieren das Blech nahe der Schnittlinie während des Schnitts.

Hinteranschlag-System

• Robuster Hinteranschlag mit geschützten, vorgeladenen Kugelgewindetrieben, geeignet für raue Produktionsumgebungen.
• ESTUN E21 Steuerung ermöglicht präzisen Einzel- und Programmbetrieb.

Ausstattung

• Mobile Fußpedaleinheit mit Notausschalter
• Schattenriss-Schnittlinienanzeige für exaktes Ausrichten
• Ober- und Untermesser geeignet für Edelstahl; zusätzliche Messersätze optional

Sicherheit

• Durchgehende Fingerschutzvorrichtung, hochklappbar bis 1.000 mm für bessere Sicht
• Lichtschranke an der Rückseite und CE-konformes Sicherheitskonzept

Technische Daten

• Modell: KHT 4010 M NC
• Marke: KNUTH
• Arbeitslänge: 4.000 mm
• Hinteranschlag-Verfahrweg: 1.000 mm (vorgeladene Kugelumlaufspindeln)
• Ausladung: 150 mm
• Schnittwinkel: 1,5°
• Hübe pro Minute: 8 H/min
• Niederhalterpositionen: 15 (36 t)
• Vorschubgeschwindigkeit X-Achse: 2.280 mm/min
• Tischabmessung: 4.330 x 550 x 800 mm
• Schneidleistung: bis zu 10 mm @450 N/mm²; bis zu 6 mm @700 N/mm² (min 1 mm)
• Motorleistung: 15 kW
• Hydrauliktank: 300 l
• Abmessungen (L x B x H): 4,65 m x 1,9 m x 1,76 m
• Gewicht: 10.000 kg
• Steuerung: ESTUN E21 NC
