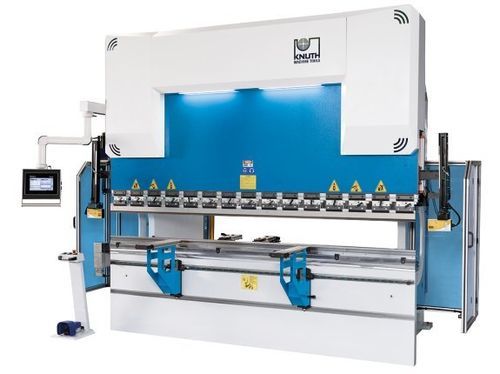

Hydraulische Abkantpresse AHK V 40320 CNC

CNCPräzision

Produktbeschreibung
Die hydraulische Abkantpresse AHK V 40320 CNC ist für anspruchsvolle industrielle Biegeanwendungen nach europäischen Normen ausgelegt. Ausgestattet mit einer DELEM-Grafik-Touchscreensteuerung (DA-53T und Optionen) ermöglicht sie effiziente CNC-Programmierung und vollständige Kontrolle des Biegezyklus. Verschiedene Hinteranschlag- und Zubehöroptionen erlauben die Anpassung an unterschiedliche Produktionsanforderungen.

Highlights

• Hochpräzise bearbeiteter Stahlrahmen und Kompatibilität zu gehärteten Werkzeugen
• Hochwertige Hydraulik- und Elektronikkomponenten für dauerhafte Zuverlässigkeit
• DELEM-Grafiksteuerung für Mehrachsenprogrammierung
• AKAS-Laser-Sicherheit am Werkzeug sowie Lichtschranke hinten
• Zeitsparende Detaillösungen und ECO-Energiesparmodus

Maschinengestell

• Maschinenrahmen aus zertifiziertem Stahl, spannungsfrei geschweißt und auf Highend-CNC-Zentren bearbeitet
• Zugbelastete Bauteile mit großen Radien zur Minimierung von Schweißrissen
• Oberbalken vorspannbar zur Minimierung von Verformungen
• Messsystemhalterung kompensiert Verformungen zur Sicherstellung der Präzision

Arbeitsbereich

• Große Ausladung, langer Hub und schmaler Tisch für komplexe Biegefolgen

Bombierung (optional)

• Motorische Bombiereinrichtung (optional) für gleichmäßige Biegeergebnisse über die gesamte Biegelänge bei dicken Blechen

Hydraulisches System

• Speziell ausgelegte Hydraulikzylinder, intern gefertigt und gehont
• Geschmiedete Hydraulikkolben, gehärtet, geschliffen und verchromt
• Hydraulikblock und Ventile namhafter Hersteller; Sicherheitsventile schützen vor Überlast

Hinteranschlag

• Robuste, wartungsarme Ausführung; Anschlagfinger schnell von vorne verstellbar

Vordere Auflagearme

• Stabile Auflagearme auf Linearführungen, klemmbare Positionen; Zahnstangenrastung für schnelle Höhenpositionierung; Bürsten schützen Blechoberflächen

Biegewerkzeuge

• Promecam-Werkzeugaufnahme (europäischer Typ) mit großer Werkzeugauswahl
• Gehärtete und geschliffene Werkzeuge für präzises Setup

Sicherheit und Produktivität

• AKAS-Lasersystem überwacht den Werkzeugbereich praxisgerecht ohne Funktionseinschränkung
• Sicherheitskonzept gemäß aktuellen CE-Richtlinien
• Rückseitige Lichtschranke und robuste Seitenschutzverkleidungen sichern den Arbeitsbereich

Serienausstattung

• Delem DA-53T Steuerung (2D Touchscreen, bis zu 4 Achsen)
• Hinteranschlag X-Achse mit Linearführung und Kugelumlaufspindel
• Motorische Bombierung, Schnellspann-Oberwerkzeug, AKAS-Laser-Sicherheitssystem
• Lichtschranke, Fußpedal mit Notausschalter, 2 verfahrbare vordere Auflagearme, 2 höhenverstellbare Anschlagfinger, ECO-Modus

Technische Daten

• Druckleistung: 320 t
• Abkantlänge: 4.100 mm
• Abstand zwischen Ständern: 3.600 mm
• Ausladung: 410 mm
• Hub: 265 mm
• Öffnungsweite: 480 mm
• Tischbreite: 154 mm
• Tischhöhe: 970 mm
• Verfahrweg X-Achse: 750 mm
• Biegegeschwindigkeit: 9 mm/s
• Eilgang: 150 mm/s
• Rücklaufgeschwindigkeit: 130 mm/s
• Vorschubgeschwindigkeit X-Achse: 600 mm/s
• Motorleistung Hauptantrieb: 30 kW
• Hydrauliktankvolumen: 350 l
• Abmessungen (L x B x H): 5,3 m x 2,9 m x 3 m
• Gewicht: 18.500 kg

Hinweis

• Die Maschine lässt sich mit zusätzlichen Optionen (Hinteranschlagachsen X/R/Z, erweiterte Delem-Steuerungen, Verlängerungen, Automatisierung) an spezifische Produktionsanforderungen anpassen.
