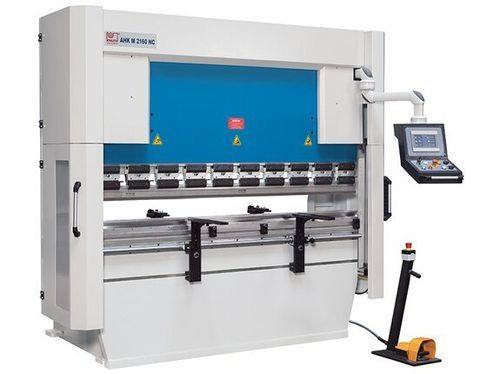

Hydraulische Abkantpresse AHK M 2160

NCPräzision

Kurzbeschreibung
Die AHK M 2160 NC ist eine kompakte NC‑Abkantpresse, entwickelt als wirtschaftliche Alternative zu vollwertigen CNC‑Abkantpressen. Sie eignet sich zur Fertigung von wiederkehrenden Teilen und Profilen, bei denen schnelles Rüsten und Reproduzierbarkeit erforderlich sind. Hinteranschlag (X‑ und R‑Achse) und Tiefenanschläge werden per Touchscreen positioniert; Biegefolgen können in der NC‑Steuerung für halbautomatischen oder automatischen Betrieb gespeichert werden.

Hauptmerkmale

• Spannungsarm geschweißter Stahlrahmen
• Direkte Eingabe des Biegewinkels am Touchscreen
• NC‑Steuerung mit Touch HMI
• Motorischer Hinteranschlag mit X‑ und R‑Achse
• Europe‑Style segmentiertes Oberwerkzeug (4V)

Arbeitsbereich (Auswahlwerte)
Druckkraft: 60 t
Abkantlänge: 2.100 mm
Abstand zwischen Ständern: 1.700 mm
Ausladung (Nuttiefe): 320 mm
Hub: 160 mm
Öffnungsweite: 380 mm
Tischbreite: 100 mm

Verfahrwege
Verfahrweg X: 600 mm
Verfahrweg R: 140 mm

Vorschub
Biegeschwindigkeit: 10 mm/s
Eilgang: 75 mm/s
Rücklaufgeschwindigkeit: 55 mm/s

Antriebsleistungen
Hauptmotor: 7,5 kW
X‑Achse Motor: 0,75 kW
R‑Achse Motor: 0,25 kW

Maße und Gewicht
Hydrauliktank: 120 l
Gesamtmaße L x B x H: 2,45 m x 1,6 m x 2,23 m
Gewicht: 4.340 kg

Maschinengestell und Oberwerkzeug

• Hochpräziser, spannungsarm geschweißter Stahlrahmen mit steifer Biegewange und beidseitigen Hydraulikzylindern
• Große Ausladung und schmaler Tisch bieten viel Freiraum für komplexe Biegefolgen

Hydraulik

• Hydraulikeinheit mit Tank oben im Maschinengestell platziert, platzsparend und versteifend
• Torsionswelle verbindet die Tiefenanschläge beider Zylinder für exakte Positionierung der Oberwange

Vordere Auflagearme

• Höhenverstellbare, robuste Auflagearme zur Unterstützung der Werkstückhandhabung
• Anschlagsteg auf der Auflagefläche erleichtert die Ausrichtung

Biegewerkzeuge

• Promecam‑Werkzeugaufnahmen für breite Werkzeugauswahl
• Manuelle Schnellklemmung verkürzt Wechselzeiten
• 4V segmentierte Matrize ermöglicht Bearbeitung eines großen Werkstückspektrums

Sicherheit und Produktivität

• Sicherheitskonzept basierend auf geltenden CE‑Vorschriften
• Lichtvorhänge schützen den Arbeitsbereich

Steuerung
Bedient wird die Maschine über einen übersichtlichen Touchscreen, der alle Funktionen anzeigt. Der Bediener kann den gewünschten Biegewinkel direkt eingeben. Basierend auf Blechdicke und hinterlegten Werkzeugdaten berechnet die NC‑Steuerung automatisch die Position des Tiefenanschlags, was das Rüsten beschleunigt und reproduzierbare Ergebnisse sicherstellt. Drei Betriebsarten: manuell, halbautomatisch, automatisch. In Manuell werden die Achsen motorisch positioniert und Werte im Display angezeigt. Im Halbautomaten fährt die Steuerung die eingegebenen Werte an. Im Automatikbetrieb werden programmierte Biegefolgen automatisch abgearbeitet. Bis zu 500 Datensätze intern speicherbar; externe Sicherung und Programmverwaltung über USB oder Netzwerkanschluss am Bedienpult möglich.

Hinteranschlag

• NC‑gesteuerter Hinteranschlag für stabile, reproduzierbare Positionierung
• Linearführungen und groß dimensionierte, vorbelastete Kugelumlaufspindeln, wartungsarm
• Motorische R‑Achse vereinfacht präzise Einstellung der Anschlaghöhe
• Seitliche Positionierung der Anschlagfinger auf doppelt laufenden Linearführungen

Technische Daten

• Modell: AHK M 2160 NC
• Druckleistung: 60 t
• Abkantlänge: 2.100 mm
• Abstand zwischen Ständern: 1.700 mm
• Ausladung: 320 mm
• Hub: 160 mm
• Öffnungsweite: 380 mm
• Tischbreite: 100 mm
• Verfahrweg X: 600 mm
• Verfahrweg R: 140 mm
• Biegeschwindigkeit: 10 mm/s
• Eilgang: 75 mm/s
• Rücklaufgeschwindigkeit: 55 mm/s
• Motorleistung Hauptantrieb: 7,5 kW
• Motorleistung X: 0,75 kW
• Motorleistung R: 0,25 kW
• Hydrauliktankvolumen: 120 l
• Abmessungen L x B x H: 2,45 m x 1,6 m x 2,23 m
• Gewicht: 4.340 kg
