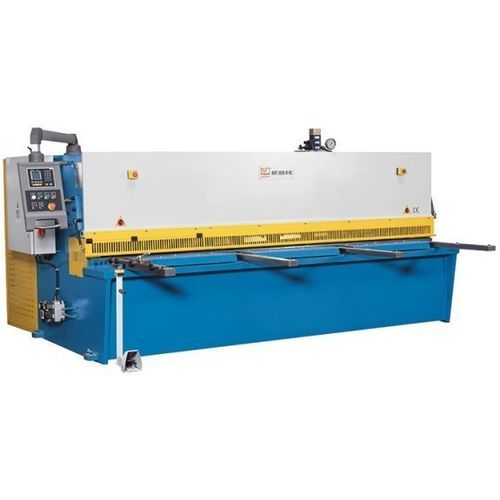

Hydraulikschere KHT 3008 M NC

BlechGuillotinenOszillation

Beschreibung
Die KHT 3008 M NC ist eine hydraulische Guillotinen-Schere mit Schwingschnitt, ausgelegt für verwindungsarme, gerade Schnitte und zuverlässige Freigabe der zugeschnittenen Teile. Der Messerbalken wird in einem im Maschinenkörper verankerten Drehlager geführt; der Hinteranschlag wird präzise über die ESTUN E21 NC gesteuert.

Hauptmerkmale

• ESTUN E21 NC Steuerung
• Hinteranschlag mit vorgespielten Kugelgewinden
• Pneumatische Blechhochhaltevorrichtung
• Ober-/Untermesser geeignet für Edelstahl
• Einstellbarer Winkelanschlag

Arbeitsbereich
Arbeitslänge: 3.200 mm
Ausstich (Porte-à-faux): 150 mm
Schnittwinkel: 1,5°
Hübe pro Minute: 10 H/min
Niederhalterpositionen: 13
Niederhalterkraft: 26 t
Tischmaß: 3.530 mm x 500 mm x 800 mm

Hinteranschlag
Hinteranschlagsweg: 1.000 mm
Vorschubgeschwindigkeit X-Achse: 2.280 mm/min

Vordere Auflagearme
Anzahl Auflagearme: 3
Länge Auflagearme: 1.000 mm

Schneidleistungen
Blechdicke max. (450 N/mm²): 8 mm
Blechdicke min. (400 N/mm²): 0,8 mm
Blechdicke max. (700 N/mm²): 5 mm
Blechdicke min. (700 N/mm²): 0,8 mm

Antriebsdaten
Motorleistung Hauptantrieb: 11 kW
Hydrauliköltank Volumen: 250 l

Maße und Gewicht
Gesamtmaße (L x B x H): 3,85 m x 1,85 m x 1,76 m
Gewicht: 8.300 kg

Produktdetails

• Maschinenrahmen: spannungsarm geschweißtes Stahlgestell in Schwingschnittbauweise, das nach jedem Schnitt den Abstand der Messer wiederherstellt und eine einfache Spaltanpassung ermöglicht.
• Materialauflage: großer Arbeitstisch mit Kugelrollen und stabil einstellbarem Winkelanschlag; lange, stabile Auflagearme für große Tafeln.
• Hydraulik: zuverlässiges, wartungsarmes Hydrauliksystem; hydraulisch regelbare Niederhalter fixieren das Blech dicht vor der Schnittlinie.
• Hinteranschlag: robustes System für anspruchsvolle Produktionsumgebungen; kugelumlaufspindeln in Schutzgehäusen.
• Ausstattung: ESTUN E21 NC für präzise Positionierung (Einzelschnitt und Programme); mobile Fußpedaleinheit mit Not-Aus; Schatten-/Laserführung zur exakten Schnittlinienausrichtung; Messer geeignet für Edelstahl.
• Sicherheit: durchgehende Fingerschutzvorrichtung mit klappbarem Abschnitt (1000 mm) für bessere Sicht; CE-konforme Sicherheitsfunktionen; Lichtschranke hinten zum Schutz des hinteren Arbeitsbereichs.

Standardausstattung

• NC-Steuerung ESTUN E21S (Hinteranschlagpositionierung, Programmierfähigkeit)
• Pneumatische Blechhochhaltevorrichtung
• NC-gesteuerter Hinteranschlag
• Schattenriss-Schnittlinienanzeige
• Vordere Auflagearme (3 Positionen; 1.000 mm)
• Fußpedal mit Notausschalter
• Manuelle Schnittspaltverstellung
• Fingerschutz über die gesamte Länge mit klappbarem Abschnitt
• Sicherheits-Lichtschranke für den hinteren Arbeitsbereich
• Ober- und Untermesser für Edelstahl
• Betriebswerkzeuge und Bedienungsanleitung

Optionale Ausrüstung

• Hydraulikölkühler (empfohlen bei Serienproduktion oder hohen Umgebungstemperaturen)
• Automatische zentrale Schmierung
• Zusätzliches Messersatz (Obermesser mit 2 Schneidkanten, Untermesser mit 4)

caractéristiques / spécifications techniques

• Modell: KHT 3008 M NC
• Arbeitslänge: 3.200 mm
• Ausstich: 150 mm
• Schnittwinkel: 1,5°
• Hübe: 10 H/min
• Niederhalterpositionen: 13
• Niederhalterkraft: 26 t
• Tischmaß: 3.530 x 500 x 800 mm
• Hinteranschlagsweg: 1.000 mm
• Vorschubgeschwindigkeit: 2.280 mm/min
• Auflagearme: 3 × 1.000 mm
• Schnittstärke (450 N/mm²): 0,8–8 mm
• Schnittstärke (700 N/mm²): 0,8–5 mm
• Motorleistung Hauptantrieb: 11 kW
• Hydrauliköltank: 250 l
• Abmessungen (L x B x H): 3,85 m x 1,85 m x 1,76 m
• Gewicht: 8.300 kg
