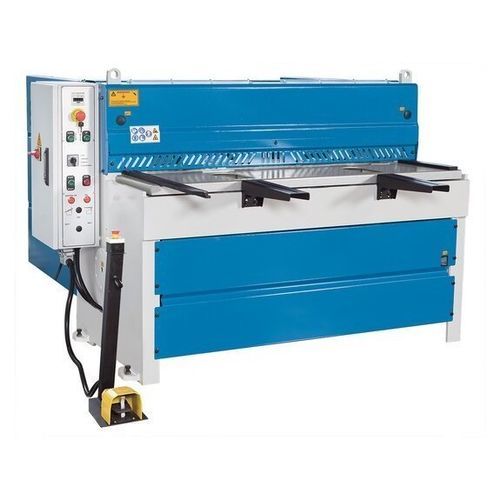

Elektro-Schere KMT M 1503

BlechGuillotinenmotorisiert

Kurzbeschreibung Die KMT M 1503 ist eine motorische Tafelschere zur präzisen Blechbearbeitung in industriellen Anwendungen. Sie verfügt über einen kulissengeführten Messerbalken und einen manuell verstellbaren Hinteranschlag hoher Genauigkeit. Antriebskraft und flacher Messerwinkel reduzieren Werkstückverwindungen und sichern saubere Schnitte.

Hauptmerkmale

• Vollverschweißter, stabiler Stahlrahmen mit Kulissenführung
• Spezialmesser für Edelstahl serienmäßig
• Obermesser reversibel, Untermesser mit mehreren Schneidkanten
• Manueller Hinteranschlag 750 mm mit Weganzeige
• Arbeitsbereich durch Lichtvorhang und Fingerschutz gesichert

Maschinengestell und Antriebssystem

• Sehr stabiles Gestell sorgt für exakte Führung des Messerbalkens
• Kulissengeführter Messerbalken für präzise, reproduzierbare Schnitte
• Reversible Obermesser; Untermesser mit mehreren Kanten für lange Lebensdauer
• Durchgehender, stabiler Niederhalter fixiert das Blech vor der Schnittlinie

Materialauflage

• Seitlicher Anschlag zur einfachen, rechtwinkligen Ausrichtung
• Robuste Auflagearme und breiter Auflagetisch erleichtern die Handhabung großer Tafeln
• Auflagearme in zwei Positionen für unterschiedliche Arbeitsabläufe

Ergonomie

• Helle LED-Schnittlinienbeleuchtung wirft sichtbaren Schatten für exakte Ausrichtung
• Maschinenverkleidung ermöglicht vertikale Draufsicht für präzise Positionierung
• Integrierter Schnittzähler sowie gut zugängliche Schmier- und Einstellpunkte

Hinteranschlag

• Manuelle Positionierung über Handrad mit analoger Skala für exaktes Anfahren
• Arbeitsbereich des Hinteranschlags durch Lichtvorhang geschützt

Ausstattung (Serie)

• Manueller Hinteranschlag 750 mm
• Schnittzähler
• Schnittlinienbeleuchtung mit Schatten
• Fingerschutzabdeckungen und hintere Abdeckungen mit Lichtschranke
• Obermesser (2 Schneiden) / Untermesser (4 Schneiden)
• Fußschalter mit Notausschalter
• Aufschiebbarer Anschlagarm mit T-Nut, Anschlag und Maßstab
• Vordere Blatthaltearme (massiver rechteckiger Typ)
• Betriebsanleitung

Technische Daten

• Modell: KMT M 1503
• Arbeitslänge: 1.560 mm
• Schnittwinkel: 2°
• Arbeitstischhöhe: 810 mm
• Arbeitstischtiefe: 390 mm
• Auflegearme: 2 Stück, 450 mm
• Hübe pro Minute: 35 H/min
• Hinteranschlag: 750 mm (manuell)
• Schneidleistung (450 N/mm²): 0,25 mm – 3 mm
• Schneidleistung (700 N/mm²): 1,5 mm
• Motorleistung Hauptantrieb: 3 kW
• Abmessungen (L x B x H): 2,1 m x 2,1 m x 1,26 m
• Gewicht: 1.500 kg
