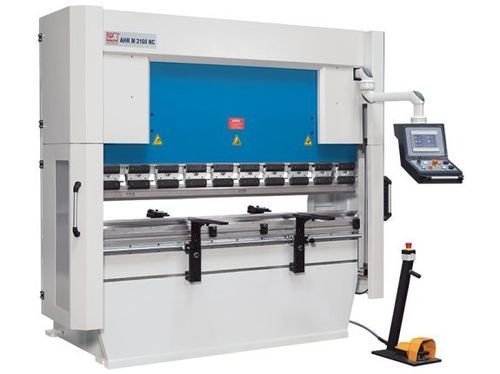

Hydraulische Abkantpresse AHK M 1540

NCPräzision

Kurzbeschreibung
Die AHK M-Serie ist eine moderne, kostengünstige NC-Alternative zu CNC-Abkantpressen. Sie richtet sich an Bediener, die die CNC-Programmierung minimieren möchten und gleichzeitig moderne Sicherheitsanforderungen einhalten. Hinteranschlag (X- und R-Achse) und Tiefenanschläge der Zylinder lassen sich per Touchscreen einstellen oder als Biegefolgen in der NC-Steuerung speichern. Geeignet für die wiederkehrende Fertigung von Werkstücken mit gleichbleibenden Materialien und Konturen.

Highlights

• Spannungsarm geschweißte Stahlkonstruktion
• Direkte Winkelvorgabe für schnellere Rüstzeiten
• NC-Steuerung mit Touchscreen-HMI
• Motorisierter Hinteranschlag mit X- und R-Achse
• Segmentiertes Oberwerkzeug im European Style

Maschinengestell und Oberwange

• Präzises, spannungsarm geschweißtes Stahlgestell mit steifer Biegewange und beidseitigen Hydraulikzylindern
• Große Ausladung und schmaler Tisch bieten viel Freiraum für komplexe Biegefolgen

Hydraulik

• Hydraulikeinheit mit 120 l Tank oben im Gestell platziert zur Platzersparnis und Erhöhung der Steifigkeit
• Torsionswelle verbindet die Tiefenanschläge beider Zylinder für exakte Positionierung der Oberwange

Vordere Auflagearme

• Höhenverstellbare, stabile Auflagearme zur Unterstützung der Werkstückhandhabung
• Anschlagsteg auf der Auflagefläche erleichtert das Ausrichten des Werkstücks

Biegewerkzeuge

• Promecam-Werkzeugaufnahmen für große Auswahl an Biegewerkzeugen
• Manuelle Schnellklemmung für verkürzte Werkzeugwechsel
• Standard-Matrize mit 4 V-Segmenten für breites Werkstückspektrum

Sicherheit und Produktivität

• Sicherheitskonzept basierend auf aktuellen CE-Vorschriften
• Lichtvorhänge und optische Sicherheitssysteme schützen den Arbeitsbereich

Steuerung

• Übersichtlicher Touchscreen HMI, der alle Funktionen geordnet anzeigt
• Direkte Eingabe des gewünschten Biegewinkels für schnelleres Rüsten
• NC-Steuerung berechnet automatisch die Position des Tiefenanschlags anhand Blechdicke und hinterlegter Werkzeugdaten
• Drei Betriebsarten: manuell (motorische Positionierung aller Achsen), halbautomatisch (Steuerung fährt eingegebene Werte an), automatisch (programmierte Biegefolgen)
• Bis zu 500 Datensätze intern speicherbar; Programme extern über USB oder Netzwerk am Bedienpult sicherbar

Hinteranschlag

• NC-gesteuerter Hinteranschlag für hohe Stabilität und Präzision
• Linearführungen und groß dimensionierte Kugelumlaufspindeln, wartungsarm
• Motorische R-Achse zur präzisen Einstellung der Anschlaghöhe
• Seitliche Positionierung der Anschlagfinger auf laufruhigen Linearführungen

Caractéristiques / spécifications techniques

• Modell: AHK M 1540 NC
• Typ: Abkantpresse
• Druckleistung: 40 t
• Abkantlänge: 1550 mm
• Abstand zwischen Ständern: 1260 mm
• Ausladung: 320 mm
• Hub: 160 mm
• Öffnungsweite: 380 mm
• Tischbreite: 100 mm
• Verfahrweg X-Achse: 600 mm
• Verfahrweg R-Achse: 140 mm
• Biegegeschwindigkeit: 10 mm/s
• Eilgang: 80 mm/s
• Rücklaufgeschwindigkeit: 60 mm/s
• Motorleistung Hauptantrieb: 5,5 kW
• Motorleistung X-Achse: 0,75 kW
• Motorleistung R-Achse: 0,25 kW
• Hydrauliktankvolumen: 120 l
• Abmessungen (L x B x H): 2 m x 1,6 m x 2,23 m
• Gewicht: 3450 kg
