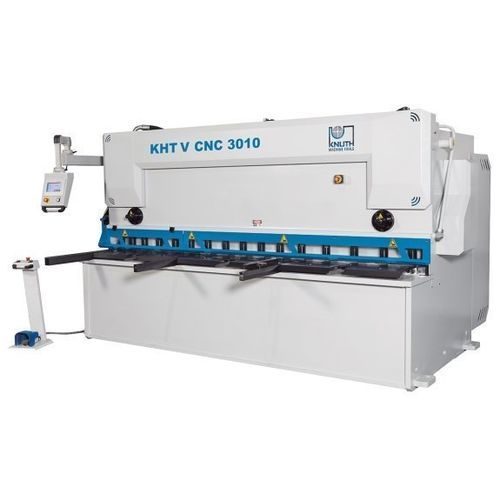

Hydraulikschere KHT V 3010 CNC

BlechGuillotinenCNC

Produktbeschreibung
Die hydraulische Tafelschere KHT V 3010 CNC ist für industrielle Blechzuschnitte konzipiert, bei denen Präzision, Reproduzierbarkeit und Verfügbarkeit gefordert sind. Der kulissengeführte Messerbalken mit einstellbarem Schnittwinkel minimiert Verwindungen des Werkstücks und reduziert Nacharbeiten. Die Cybelec-Touch-Bedienung automatisiert Schnittspalt, Schnittwinkel und Schnittlänge. Serienmesserklingen sind für Edelstahl geeignet; ein robuster Hinteranschlag sorgt für präzise Positionierung. Zubehör erweitert die Einsatzmöglichkeiten.

Höhepunkte

• Cybelec Touch 8 (CybTouch 8 G) Steuerung
• Gesteuerter Hinteranschlag mit vorgespanntem Kugelgewindetrieb
• Gesteuerte Schnittspaltverstellung
• Gesteuerte Schnittwinkelverstellung
• Ober- und Untermesser geeignet für Edelstahl
• Fußpedal mit Notausschalter
• ECO-Modus zur Reduzierung des Energieverbrauchs

Maschinengestell

• Schwerer, verschweißter Rahmen, nach dem Schweißen entspannt für hohe Steifigkeit
• Fräsbearbeitung des Rahmens auf 5-Achs-Maschine in einer Aufspannung für hohe Präzision
• Zugbeanspruchte Bauteile mit großen Radien zur Vermeidung von Rissbildung
• Tisch mit Untermesseraufnahme und Messerbalken zur Minimierung von Verwindungen und optimalen Lastverteilung
• Moderne Zweischichtlackierung mit Trocknung (jede Schicht ≥ 60 µm)

Materialauflage

• Großer Arbeitstisch mit Kugelrollen für einfaches Handling
• Stabiler seitlicher Winkelanschlag für sicheres Ausrichten der Blechtafel
• Lange, robuste Auflagearme zur Unterstützung großer Tafeln

Hydrauliksystem

• Geschliffene Kolben beider Hydraulikzylinder (Oberflächengüte 2 µm) für lange Standzeiten der Dichtungen
• Zylinderkörper aus hochfestem SAE 1040 Material geschmiedet
• Zuverlässiges, wartungsarmes und servicefreundliches Hydrauliksystem
• Hydraulisch regelbare Niederhalter fixieren das Blech dicht vor der Schnittlinie

Hinteranschlag und Steuerung

• Länge, Materialstärke und Festigkeit können in der Steuerung eingegeben werden; Schnittspalt, Schnittwinkel und Schnittlänge werden automatisch positioniert
• Robustes Hinteranschlagsystem geeignet für raue Produktionsumgebungen
• Linearführungen und vorgespannt Kugelgewindetriebe in Schutzgehäusen montiert

Ausstattung

• Elektrische Komponenten namhafter Hersteller für hohe Verfügbarkeit
• Ober- und Untermesser (Obermesser 2 Schneiden, Untermesser 4 Schneiden) für Edelstahl
• Fußpedaleinheit mit Notausschalter; flexible Positionierung der Pedale möglich
• ECO-Modus für Energieeinsparung (automatisches Abschalten der Hydraulikpumpe bei längeren Stillständen, Neustart über Steuerung)

Sicherheit

• Sicherheitskonzept entsprechend aktueller CE-Vorgaben
• Rückseitiges Lichtvorhang-System sichert den Arbeitsbereich

Charakteristika / Spezifikationen

• Modell: KHT V 3010 CNC
• Steuerung: Cybelec Touch 8 (CybTouch 8 G)
• Arbeitslänge: 3.050 mm
• Max. Ausladung: 150 mm
• Schnittwinkel: 0,5° – 2°
• Hubfrequenz: 10 H/min - 19 H/min
• Niederhalter: 16 Stück (25 t Druckleistung)
• Max. Schneidleistung (450 N/mm²): 10 mm
• Max. Schneidleistung (700 N/mm²): 6 mm
• Hinteranschlagtiefe: 1.000 mm (Vorschub X: 9.000 mm/min)
• Hauptmotor: 22 kW
• Hydrauliköltank: 200 l
• Tischmaße: 3.380 mm x 550 mm x 830 mm
• Abmessungen (L x B x H): 4,15 m x 3,6 m x 2,1 m
• Gewicht: 9.600 kg
