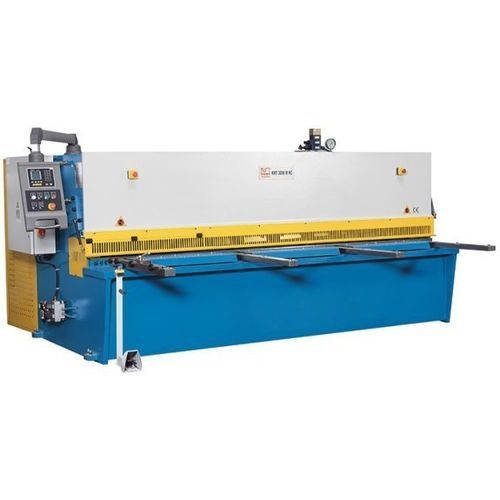

Hydraulikschere KHT 4008 M NC

BlechGuillotinenOszillation

Produktbeschreibung
Die KHT 4008 M NC ist eine Schwingschnitt‑Hydraulikschere für präzise und wiederholbare Blechzuschnitte in der industriellen Fertigung. Der Messerbalken wird in einem Drehlager geführt und der Hinteranschlag über die ESTUN E21 NC‑Steuerung exakt positioniert. Geeignet für Stahl und Edelstahl, wenn Wiederholgenauigkeit und Spaltkontrolle gefordert sind.

Produkt‑Highlights

• ESTUN E21 NC‑Steuerung für präzises Positionieren des Hinteranschlags
• Hinteranschlag mit vorgespannten Kugelumlaufspindeln
• Pneumatische Blechhochhaltefunktion
• Ober‑ und Untermesser geeignet für Edelstahl
• Einstellbarer Winkelanschlag und Schattenriss

Maschinengestell

• Spannungsarm geschweißter Stahlrahmen in Schwingschnittbauweise
• Der Messerbalken stellt den Messerabstand nach jedem Schnitt wieder her, für verwindungsarme Schnitte und längere Messerstandzeiten

Materialauflage

• Großer Arbeitstisch mit Kugelrollen für einfaches Materialhandling
• Stabiler, verstellbarer Winkelanschlag und lange Auflagearme für große Tafeln

Hydraulik

• Zuverlässiges, wartungsarmes Hydrauliksystem für den Produktionsbetrieb
• Hydraulisch geregelte Niederhalter fixieren das Blech dicht an der Schnittlinie

Hinteranschlag

• Robustes Hinteranschlagsystem für anspruchsvolle Produktionsumgebungen
• Vorgespannt montierte Kugelgewindetriebe in Schutzgehäuse

Ausstattung

• ESTUN E21 NC: präzises Positionieren bei Einzelschnitt und Programmablauf
• Mobile Fußpedaleinheit mit Not‑Aus
• Schattenriss zur genauen Sichtbarkeit der Schnittlinie
• Standardmesser für Edelstahl und pneumatische Plattenhebefunktion

Sicherheit

• Durchgehende Fingerschutzvorrichtung, bis 1000 mm klappbar für bessere Sicht
• Lichtschutzgitter / Lichtschranke hinten zum Schutz des hinteren Arbeitsbereichs
• Sicherheitsfunktionen nach aktueller CE‑Regelung

Technische Daten

• Modell: KHT 4008 M NC
• Marke: KNUTH
• Arbeitslänge: 4.000 mm
• Ausladung: 150 mm
• Schnittwinkel: 1,5°
• Hübe: 8 Hübe/min
• Niederhalterpositionen: 15
• Niederhalterleistung: 30 t
• Tischgröße: 4.330 mm x 550 mm x 800 mm
• Hinteranschlag Hub: 1.000 mm
• Vorschubgeschwindigkeit X‑Achse: 2.280 mm/min
• Auflagearme vorne: 4 Positionen, Länge 1.000 mm
• Schneidleistung (450 N/mm²): bis 8 mm; (700 N/mm²): bis 5 mm
• Hauptantrieb Motorleistung: 11 kW
• Hydrauliktank Volumen: 300 l
• Abmessungen (L x B x H): 4,65 m x 1,90 m x 1,76 m
• Gewicht: 9.700 kg

Empfohlene Anwendungen

• Serieller Blechzuschnitt in Fertigungsbetrieben und Produktionslinien
• Materialvorbereitung mit Forderung nach präziser Anschlagpositionierung und Wiederholgenauigkeit
