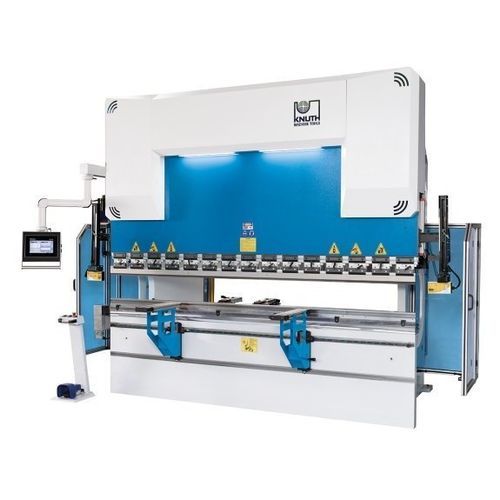

Hydraulische Abkantpresse AHK V 30175 CNC

CNC4-AchsPräzision

Übersicht
Die AHK V 30175 CNC ist eine hydraulische Abkantpresse für industrielle Biegeaufgaben. Sie kombiniert einen präzise bearbeiteten Stahlrahmen mit moderner CNC-Steuerung und bietet flexible Hinteranschlag-Optionen für hohe Fertigungsgenauigkeit.

Highlights

• 175 t Presskraft, Abkantlänge 3.100 mm
• DELEM Grafik-Touchsteuerung (DA-53T serienmäßig)
• Promecam-Werkzeugaufnahme, gehärtete und geschliffene Werkzeuge
• AKAS Laser-Sicherheitsystem und Lichtschranke hinten
• Motorische Bombierung und konfigurierbare Mehrachsen-Anschlagssysteme

Maschinengestell

• Geschweißter, spannungsfrei entspannter Stahlrahmen, auf modernen CNC-Zentren bearbeitet für hohe Steifigkeit und Reproduzierbarkeit
• Groß dimensionierter, vorgespannt einstellbarer Oberbalken zur Minimierung der Verformung
• Bauteile mit großen Radien zur Vermeidung von Schweißrissen
• Führungen, Kolbenlager und Dichtungen dimensioniert für optimale Vertikallastaufnahme

Arbeitsbereich

• Große Ausladung und lange Hubwege mit schmaler Tischausführung für komplexe Biegefolgen (Ausladung: 410 mm; Hub: 265 mm)

Bombierung (Hinweis)

• Motorische Bombiereinrichtung sorgt für gleichmäßige Biegeergebnisse über die gesamte Abkantlänge, insbesondere bei dicken Blechen (optional)

Hydrauliksystem

• Inhouse gefertigte und gehonte Hydraulikzylinder; geschmiedete, gehärtete, geschliffene und verchromte Kolben
• Hydraulikblock und Ventile namhafter Hersteller für dauerhafte Zuverlässigkeit
• Sicherheitsventile zum Schutz gegen Überlastung

Hinteranschlag

• Robuste, wartungsarme Ausführung; Anschlagfinger von der Maschinenvorderseite schnell verstellbar
• Mehrachsen-Optionen für verlängerte Längen

Vordere Auflagearme

• Stabile Auflagearme auf Linearführungen, klemmbare Positionen; Zahnstangenrastung für schnelle Höheneinstellung
• Industrielle Bürsten schützen Blechoberflächen

Biegewerkzeuge

• Promecam-Werkzeugaufnahmen (europäischer Standard) für umfangreiche Werkzeugauswahl
• Werkzeuge gehärtet und geschliffen; segmentierte Oberwerkzeuge verfügbar

Sicherheit und Produktivität

• AKAS Laser-Sicherheitssystem überwacht Arbeitsbereich am Werkzeug praxisgerecht
• Sicherheitskonzept gemäß aktueller CE-Richtlinien
• Lichtschranke hinten und robuste Seitenabdeckungen sichern den Arbeitsbereich

Standardausstattung (Auswahl)

• DELEM DA-53T 4-Achsen Touch-CNC
• Hinteranschlag X-Achse mit Linearführung und Kugelgewindetrieb
• Motorische Bombierung, Schnellspannoberwerkzeug
• AKAS Laser-Sicherheitssystem und Lichtschranke
• Europäisches Werkzeugspannsystem; Oberwerkzeug segmentiert 835 mm
• Fußschalter mit Notausschalter; 2 verschiebbare vordere Auflagearme
• ECO-Modus Energiesparfunktion; Betriebsanleitung

Optionen (Auswahl)

• Hinteranschlagssysteme für X-, R-, Z1-, Z2-Achsen bis 3.700 mm
• Erweiterte DELEM-Steuerungen (DA-58, DA-66T, DA-69T) für Mehrachsensteuerung
• Klimatisierung des Elektro-Schranks; Energie-/Monitoring-Optionen (PressMax DRM EcoPower)
• Zusätzliche Anschlagfinger / Auflagearme; Aufrüstungen der Oberwerkzeughöhe

Technische Daten

• Modell: AHK V 30175 CNC
• Druckleistung: 175 t
• Abkantlänge: 3.100 mm
• Abstand zwischen Ständern: 2.600 mm
• Ausladung: 410 mm
• Hub: 265 mm
• Öffnungsweite: 480 mm
• Tischbreite: 110 mm
• Tischhöhe: 900 mm
• Verfahrweg X-Achse: 750 mm
• Biegegeschwindigkeit: 9 mm/s
• Eilgang: 160 mm/s
• Rücklaufgeschwindigkeit: 120 mm/s
• Vorschubgeschwindigkeit X-Achse: 600 mm/s
• Motorleistung Hauptantrieb: 18,5 kW
• Hydrauliktankvolumen: 230 l
• Abmessungen (L x B x H): 4,1 m x 2,55 m x 2,82 m
• Gewicht: 10.500 kg
