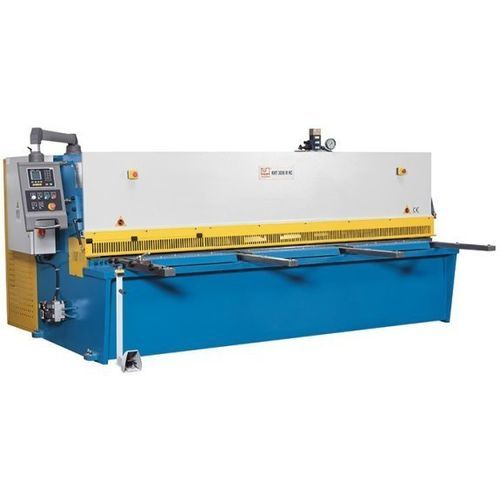

Hydraulikschere KHT 3006 M NC

BlechGuillotinenOszillation

Produktbeschreibung
Die KHT 3006 M NC ist eine hydraulische Tafelschere in Schwingschnittausführung. Der Messerbalken wird in einem im Maschinenrahmen verankerten Drehlager geführt, wodurch gerade Schnitte ohne Verkanten von Ober‑ und Untermesser erzielt werden. Der Hinteranschlag wird über die ESTUN E21 NC Steuerung präzise positioniert — für Einzelschnitte und Programmabläufe.

Hauptmerkmale

• ESTUN E21 NC Steuerung für exakte Positionierung
• Hinteranschlag mit vorgespannten Kugelgewindetrieben in Schutzgehäuse
• Pneumatische Blechhochhaltevorrichtung für dünne Bleche
• Ober‑ und Untermesser geeignet für Edelstahl
• Einstellbarer Winkelanschlag und lange vordere Auflagearme

Maschinengestell

• Spannungsarm geschweißter Stahlrahmen in Schwingschnittbauweise
• Der Messerbalken schwenkt und stellt den Abstand der Messer nach jedem Schnitt wieder her
• Vorteile: verwindungsarme Schnitte, zuverlässige Teilefreigabe, längere Messerstandzeiten, einfache Schnittspalteinstellung

Materialauflage

• Großer Arbeitstisch mit Kugelrollen zur einfachen Blechführung und genauen Ausrichtung
• Stabiler, einstellbarer Winkelanschlag und drei vordere Auflagearme (1.000 mm) für große Tafeln

Hydraulik

• Zuverlässiges, wartungsarmes Hydrauliksystem für den produktiven Einsatz
• Hydraulisch regelbare Niederhalter fixieren das Blech dicht an der Schnittlinie während des Schnittes

Hinteranschlag

• Robustes Hinteranschlagsystem, geeignet für anspruchsvolle Produktionsumgebungen
• Vorgespannte Kugelgewindetriebe in Schutzgehäuse für Präzision und Langlebigkeit

Ausstattung

• Bedienerfreundliche ESTUN E21 NC Positionierung des Hinteranschlags für Einzelschnitt und Programme
• Maschinenbedienung über mobile Fußpedaleinheit mit Not-Aus
• Schnittlinienanzeige (Schattenriss) zur exakten Ausrichtung
• Standardmesser für Edelstahl (4 Schneidkanten)

Sicherheit

• Durchgehende Fingerschutzvorrichtung mit klappbarem Abschnitt (bis 1.000 mm) für bessere Sicht
• Hintere Lichtschranke schützt den Arbeitsbereich
• Sicherheitskonzept gemäß aktueller CE-Vorgaben

Standardausstattung

• ESTUN E21S NC Steuerung — Positionierung, Rückzug während des Schnitts, automatische Rückkehr, Sicherung/Wiederherstellung von Parametern, bis zu 40 Programme / 25 Schritte
• Pneumatische Blechstütze für genaue Positionierung dünner Bleche
• Gesteuerter Hinteranschlag für präzise Einzel‑ und Serien­schnitte
• Schattenschnittlinienanzeige zur genauen Ausrichtung
• Drei vordere Auflagearme — 1.000 mm Länge
• Mobile Fußpedaleinheit mit Not-Aus
• Manuelle Schnittspaltverstellung
• Vollständiger Fingerschutz mit klappbarem Abschnitt
• Hintere Lichtschranke als Sicherheitsystem
• Standardmesser für Edelstahl (4 Schneidkanten)
• Betriebswerkzeuge und Handbuch

Steuerung & Software

• ESTUN E21S NC — einfache Hinteranschlagpositionierung, Rückzug während des Schnitts, automatischer Heimkehr, Backup/Recovery von Parametern, schnelle Referenzfahrt, programmierbar bis 40 Programme / 25 Schritte

Optionale Ausrüstung

• Hydraulikölkühler — empfohlen für Serienfertigung oder hohe Umgebungstemperaturen
• Automatische zentrale Schmierung — reduziert Wartungsaufwand und Verschleiß

Technische Daten

• Modell: KHT 3006 M NC
• Arbeitslänge: 3.200 mm
• Austiefung: 150 mm
• Schnittwinkel: 1,5°
• Hübe pro Minute: 14 H/min
• Niederhalter: 13 Stück (Kapazität 20 t)
• Arbeitstischmaß: 3.530 mm x 465 mm x 800 mm
• Hinteranschlagtiefe: 1.000 mm
• Vorschubgeschwindigkeit X-Achse: 2.280 mm/min
• Vordere Auflagearme: 3 Positionen, Länge 1.000 mm
• Schneidkapazität: max. 6 mm @ 450 N/mm²; max. 4 mm @ 700 N/mm²; min. 0,6 mm
• Motorleistung Hauptantrieb: 7,5 kW
• Hydrauliktankvolumen: 250 l
• Abmessungen (L x B x H): 3,84 m x 1,68 m x 1,62 m
• Gewicht: 6.700 kg
