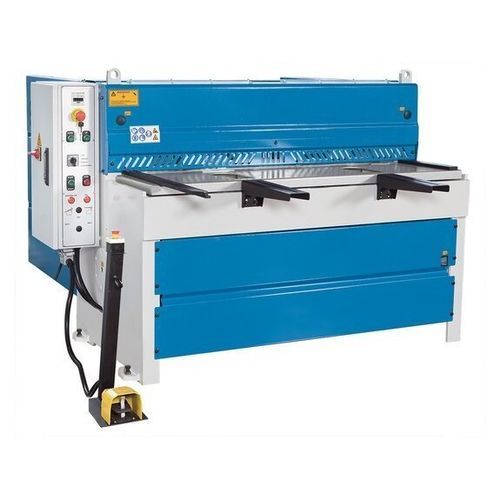

Elektro-Schere KMT M 2003

BlechGuillotinenmotorisiert

Kurzbeschreibung
Die KMT M 2003 ist eine motorisierte Tafelschere (Guilotinen-Schere) für den industriellen Blechzuschnitt, ausgestattet mit Kulissenführung und manuell positionierbarem Hinteranschlag.

Hauptmerkmale

• Vollverschweißter Stahlrahmen mit Kulissenführung
• Messer für Edelstahl serienmäßig
• Obermesser reversibel; Untermesser mit mehreren Schneiden
• Manueller Hinteranschlag mit Weganzeige (750 mm)
• Arbeitsbereich durch Lichtvorhang gesichert

Maschinengestell und Antriebssystem

• Sehr starres, komplett verschweißtes Stahlgestell mit kulissengeführtem Messerbalken für saubere, präzise Schnitte
• Spezialmesser für Edelstahl serienmäßig
• Obermesser beidseitig verwendbar; Untermesser mit vier Schneidkanten
• Durchgehender Niederhalter fixiert die Blechtafel dicht vor der Schnittlinie

Materialauflage / Auflagearme

• Stabiler seitlicher Anschlag zur exakten Ausrichtung rechtwinklig zur Schnittlinie
• Robuste Auflagearme (2 Positionen, 450 mm) für sicheren Halt großer Tafeln
• Breiter Auflagetisch erleichtert das Werkstückhandling

Ergonomie & Bedienfreundlichkeit

• Helle LED-Schnittlinienbeleuchtung erzeugt deutlich sichtbaren Schatten auf der Anrisslinie
• Maschinenverkleidung erlaubt vertikale Draufsicht für exakte Ausrichtung
• Integrierter Schnittzähler
• Alle Schmierstellen und Justierschrauben gut erreichbar für Wartungsarbeiten

Hinteranschlag

• Hinteranschlag manuell mittels Handrad positionierbar
• Analoger Längenmesser für exakte Positionierung und kürzere Stillstandszeiten
• Arbeitsbereich am Hinteranschlag zugänglich und durch Lichtvorhang gesichert

Serienausstattung

• Manueller Hinteranschlag 750 mm
• Schnittzähler
• Schnittlinienbeleuchtung und Schattierungslicht
• Fingerschutzabdeckungen
• Lichtvorhang
• Untermesser mit 2 Schneiden / Obermesser mit 4 Schneiden
• Fußschalter mit Notausschalter (mobil)
• Seitenanschlag mit Skala und T-Nuten
• Auflagearme
• Betriebsanleitung

Produktdetails (technische Erläuterungen)

• Der durchgehende Niederhalter fixiert das Blech dicht vor der Schnittlinie für saubere Schnitte
• Flacher Messerwinkel reduziert Verwindungen im Werkstück
• Wartungsfreundlicher Aufbau erleichtert Fehlersuche und Instandhaltung
• Optionales Zubehör: pneumatische Blechhochhaltevorrichtung, motorischer Hinteranschlag (750 mm / 1000 mm), zusätzlicher Messersatz, verstellbarer Winkelanschlag 0–180°

Merkmale der Serienausstattung

• Robuster Seitenanschlag mit Skala
• Manueller Hinteranschlag mit großem Verfahrweg
• Sicherer Hinteranschlag durch Verkleidung und Lichtvorhang
• Übersichtliche Anordnung für Wartung und Fehlerdiagnose

caractéristiques / spécifications techniques

• Arbeitslänge: 2.060 mm
• Schnittwinkel: 1,3°
• Arbeitstischhöhe: 810 mm
• Arbeitstischtiefe: 390 mm
• Anzahl Auflegearme: 2 Stück
• Auflegearmlänge: 450 mm
• Hübe pro Minute: 35 H/min
• Hinteranschlagtiefe: 750 mm
• Blechstärke (min.) – 450 N/mm²: 0,25 mm
• Blechstärke (max.) – 450 N/mm²: 3 mm
• Blechstärke (max.) – 700 N/mm²: 1,5 mm
• Motorleistung Hauptantrieb: 4 kW
• Abmessungen (L x B x H): 2,65 m x 2,10 m x 1,26 m
• Gewicht: 1.750 kg
