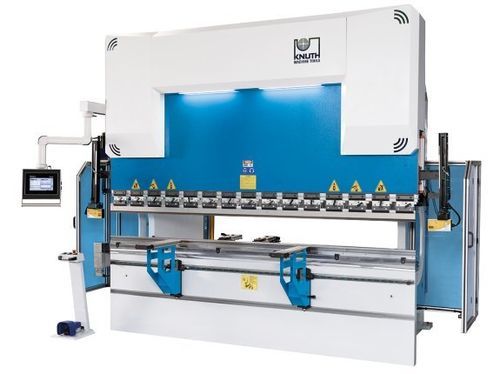

Hydraulische Abkantpresse AHK V 26100 CNC

CNCPräzision

Produktbeschreibung
Die AHK V CNC Serie umfasst Abkantpressen nach europäischem Standard für moderne Biegeanwendungen. Entwickelt mit moderner Konstruktionstechnik und gefertigt auf zeitgemäßen Produktionslinien, bieten diese Maschinen Präzision, Zuverlässigkeit und flexible Konfigurationsmöglichkeiten. Alle AHK V CNC Modelle sind mit einer DELEM-Grafik-Touchscreen-Steuerung ausgestattet, die effiziente CNC-Programmierung und Prozesskontrolle ermöglicht. Verschiedene Hinteranschlag-Optionen erlauben die Anpassung an unterschiedliche Fertigungsanforderungen.

Hauptmerkmale

• Präzise Bearbeitung und Montage
• Hochwertige hydraulische und elektronische Komponenten
• DELEM grafische Touchscreen-CNC-Steuerung
• AKAS laseroptisches Sicherheitssystem im Werkzeugbereich
• Zeitersparende Handhabungs- und Einstelllösungen

Maschinengestell

• Geschweißter Rahmen aus zertifiziertem Stahl, entspannt und auf modernen CNC-Bearbeitungszentren bearbeitet für überdurchschnittliche Steifigkeit und Genauigkeit
• Belastete Bauteile mit großen Radien konstruiert, um Schweißrisse zu vermeiden
• Großer, vorspannbarer Oberbalken, optimiert zur Minimierung von Verformungen
• Halterung des Messsystems kompensiert Deformationen bei maximalen Belastungen zur Erhaltung der Präzision
• Führungen, Kolbenlager und Dichtungen für optimale vertikale Lastaufnahme und lange Lebensdauer ausgelegt

Arbeitsbereich

• Große Ausladung, langer Hub und schmaler Tisch bieten ausreichend Freiraum für komplexe Biegefolgen

Bombierung (optional)

• Motorische Bombiereinrichtung des Untertisches sorgt bei der Bearbeitung dicker Bleche für gleichmäßige Biegeergebnisse über die gesamte Biegelänge

Hydrauliksystem

• Inhouse gefertigte Hydraulikzylinder, aus dem Vollen gefertigt und gehont
• Geschmiedete, gehärtete, geschliffene und verchromte Hydraulikkolben aus eigener Fertigung
• Hydraulikblock und Ventile namhafter Hersteller für dauerhafte Zuverlässigkeit
• Sicherheitsventile schützen das System bei Überlast

Hinteranschlag

• Robuste, wartungsarme Ausführung
• Anschlagfinger von der Maschinenvorderseite schnell und sicher verstellbar

Vordere Auflagearme

• Stabile Auflagearme auf Linearführungen, klemmbare Positionierung
• Zahnstangenrastung für schnelles Höhenpositionieren
• Robuste Industriebürsten erleichtern das Handling und schützen Blechoberflächen

Biegewerkzeuge

• Promecam-Werkzeugaufnahme (europäischer Typ) für breite Werkzeugauswahl
• Werkzeuge gehärtet und geschliffen für präzises Setup

Sicherheit und Produktivität

• AKAS Laser-Sicherheit überwacht den Werkzeugbereich praxisgerecht ohne Funktionsbegrenzung
• Sicherheitskonzept basierend auf aktuellen CE-Richtlinien
• Lichtvorhang hinten und robuste Seitenschutzabdeckungen sichern den Arbeitsbereich

Technische Daten

• Druckkraft: 100 t
• Abkantlänge: 2.600 mm
• Abstand zwischen Ständern: 2.200 mm
• Ausladung: 410 mm
• Hub: 265 mm
• Öffnungsweite: 480 mm
• Tischbreite: 110 mm
• Tischhöhe: 900 mm
• Verfahrweg X-Achse: 750 mm
• Biegegeschwindigkeit: 10 mm/s
• Eilgang: 180 mm/s
• Rücklaufgeschwindigkeit: 130 mm/s
• Vorschubgeschwindigkeit X-Achse: 600 mm/s
• Motorleistung Hauptantrieb: 11 kW
• Hydrauliktankvolumen: 230 l
• Abmessungen (L x B x H): 3,55 m x 2,5 m x 2,68 m
• Gewicht: 7.200 kg
