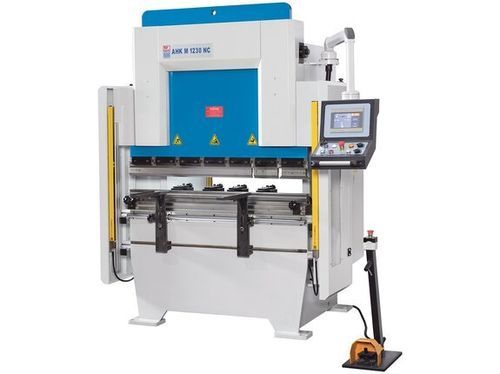

Hydraulische Abkantpresse AHK M 1230

NCPräzision

Produktbeschreibung
Die AHK M 1230 NC ist eine hydraulische Abkantpresse, entwickelt als wirtschaftliche NC‑Alternative zu vollwertigen CNC‑Abkantpressen. Sie vereint einen spannungsarm geschweißten Stahlrahmen, motorisierte Hinteranschlagachsen und eine Touchscreen‑NC für Direktpositionierung oder gespeicherte Biegeprogramme und eignet sich für die serielle Fertigung wiederkehrender Bauteile und Profile.

Highlights

• Spannungsarm geschweißte Stahlkonstruktion
• Direkte Erfassung des Biegewinkels
• NC‑Steuerung mit Touchscreen‑HMI
• Motorisierter Hinteranschlag auf X‑ und R‑Achse
• Promecam Werkzeugaufnahme (European Style)

Technische Daten (Tabelle)
Arbeitsbereich

• Druckkraft: 30 t
• Abkantlänge: 1.250 mm
• Abstand zwischen Ständern: 1.010 mm
• Ausladung (Gullet): 255 mm
• Hub: 150 mm
• Öffnungsweite: 265 mm
• Tischbreite: 130 mm

Verfahrwege

• Verfahrweg X‑Achse: 500 mm
• Verfahrweg R‑Achse: 140 mm

Vorschub

• Biegegeschwindigkeit: 10 mm/s
• Eilgang: 120 mm/s
• Rücklaufgeschwindigkeit: 70 mm/s

Antriebsleistung

• Motorleistung Hauptantrieb: 3 kW
• Motorleistung X‑Achse: 0,55 kW
• Motorleistung R‑Achse: 0,25 kW

Maße und Gewicht

• Hydrauliktankvolumen: 90 l
• Abmessungen (L x B x H): 1,76 m x 1,38 m x 2,14 m
• Gewicht: 1.700 kg

Produktdetails

• Maschinenrahmen und Oberwerkzeug: Präzise, spannungsarm geschweißter Stahlrahmen mit steifer Biegewange und beidseitigen Hydraulikzylindern; große Ausladung und schmale Tischbreite für komplexe Biegeabläufe.
• Hydraulik: Hydraulikeinheit mit Tank im oberen Rahmenbereich für geringe Bautiefe und erhöhte Steifigkeit; Torsionswelle verbindet die Tiefenanschläge beider Zylinder zur exakten Positionierung der Oberwange.
• Vordere Auflagearme: Höhenverstellbare Auflagearme mit Anschlagkante zur Werkstückausrichtung.
• Biegewerkzeuge und Spannsystem: Promecam‑Werkzeugaufnahmen; manuelle Schnellklemmung zur Verkürzung der Rüstzeiten; mehrere Gesenke im Lieferumfang.
• Sicherheit und Produktivität: Sicherheitskonzept nach aktuellen CE‑Vorgaben; Lichtvorhang schützt den Arbeitsbereich.
• Steuerung: Touchscreen NC‑HMI; manuelle, halbautomatische und automatische Modi; motorische Achsverstellung im manuellen Modus; 500 Datensätze im Speicher; Import/Export über USB oder Netzwerk; Achspositionen bleiben beim Ausschalten erhalten.

Hinteranschlag

• NC‑gesteuerter Hinteranschlag mit Linearführungen und großen, vorgespannten Kugelumlaufspindeln für Stabilität und geringen Wartungsaufwand.
• Motorisierte R‑Achse für präzise Anschlagshöhen; seitliche Positionierung der Anschlagfinger auf laufruhigen Führungen.
