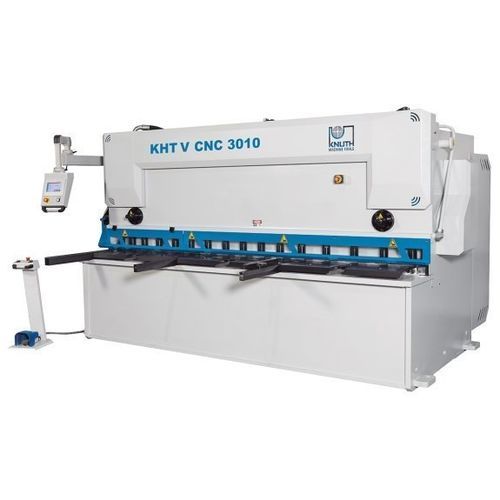

Hydraulikschere KHT V 4013 CNC

BlechGuillotinenCNC

Allgemeine Beschreibung
Die Tafelscheren der Baureihe KHT V CNC werden in einem hochmodernen Fertigungsbetrieb produziert. Als hochwertige Vertreter der Kategorie Schlagscheren & Tafelscheren bieten sie eine durchdachte Konstruktion mit einem kulissengeführten und im Schnittwinkel einstellbaren Messerbalken, der minimale Verwindungen im Werkstück garantiert und so Nacharbeiten reduziert. Die Bedienung der Steuerung erfolgt am Touchscreen. Schnittspalt, Schnittwinkel und Schnittlänge werden automatisch optimal positioniert. Der hochwertige Hinteranschlag ist robust und präzise, und die serienmäßigen Messer sind für Edelstahl geeignet. Weiteres Zubehör erweitert den Einsatzbereich der Tafelschere.

Hauptmerkmale

• Cybelec Touch 8 Steuerung
• Gesteuerter Hinteranschlag mit Kugelumlaufspindel
• Gesteuerte Schnittspaltverstellung
• Gesteuerte Schnittwinkelverstellung
• Messer auch für Edelstahl geeignet

Arbeitsbereich
Arbeitslänge: 4.100 mm
Ausladung: 150 mm
Schnittwinkel: 0,5 Grad - 2 Grad
Hübe pro Minute: 7 H/min - 13 H/min
Niederhalter: 20 Stück
Niederhalterdruckleistung: 32 t
Arbeitstischabmessung: 4.400 mm x 580 mm x 850 mm

Hinteranschlag
Hinteranschlagtiefe: 1.000 mm
Vorschubgeschwindigkeit X-Achse: 9.000 mm/min

Vordere Auflagearme
Anzahl der Auflagearme: 3 Stück
Länge der Auflagearme: 1.000 mm

Schneidleistungen
Blechstärke (max.) – 450 N/mm²: 13 mm
Blechstärke (max.) – 700 N/mm²: 8 mm

Antriebsleistungen
Motorleistung Hauptantrieb: 30 kW
Hydrauliköltankvolumen: 350 l

Maße und Gewichte
Abmessungen (L x B x H): 5,35 m x 3,7 m x 2,53 m
Gewicht: 17.000 kg

Weitere Details

• Maschinengestell: sehr stabiler, schwerer Rahmen, fräsbearbeitet mit geringen Toleranzen; Tisch und Messerbalken ausgelegt auf minimale Verwindungen und optimale Lastverteilung; Lackierung mit zwei Farbschichten ≥ 60 μm.
• Materialauflage: großer Arbeitstisch mit Kugelrollen und stabilem seitlichen Winkelanschlag; lange, robuste Auflagearme für sicheren Halt großer Tafeln.
• Hydrauliksystem: geschliffene Kolben (Oberflächengüte 2 μm), Zylinderkörper aus SAE 1040 geschmiedet; wartungsarmes, servicefreundliches System; hydraulisch regelbare Niederhalter fixieren die Blechtafel dicht vor der Schnittlinie.
• Hinteranschlag & Steuerung: Bediener kann Länge, Materialstärke und Festigkeit eingeben; Steuerung positioniert automatisch Schnittspalt, Schnittwinkel und Schnittlänge; Kugelgewindetriebe und Linearführungen geschützt montiert.
• Ausstattung: elektrische Komponenten namhafter Hersteller; Ober- und Untermesser für Edelstahl; mobile Fußpedaleinheit mit Not-Aus; Obermesser mit 2 Schneiden, Untermesser mit 4 Schneiden; ECO-Modus zur Energieeinsparung.
• Sicherheit: Sicherheitskonzept gemäß aktuellen CE-Regularien; Lichtschrankensicherheitssystem an der Rückseite sichert den Arbeitsbereich.

Caractéristiques / spécifications techniques

• Modell: KHT V 4013 CNC
• Kategorie: Hydraulische Tafelschere (kulissengeführt)
• Arbeitslänge: 4.100 mm
• Ausladung: 150 mm
• Schnittwinkel: 0,5° – 2° (einstellbar, gesteuert)
• Hubfrequenz: 7 – 13 Hübe/Minute
• Niederhalter: 20 Stück, Druckleistung 32 t
• Arbeitstischabmessung: 4.400 mm x 580 mm x 850 mm
• Hinteranschlagtiefe: 1.000 mm
• Vorschub X-Achse: 9.000 mm/min
• Auflagearme: 3 Stück, Länge 1.000 mm (optionale Längen verfügbar)
• Max. Blechstärke (450 N/mm²): 13 mm
• Max. Blechstärke (700 N/mm²): 8 mm
• Hauptmotorleistung: 30 kW
• Hydrauliköltank: 350 l
• Maschinenmaße (L x B x H): 5,35 m x 3,7 m x 2,53 m
• Gewicht: 17.000 kg
• Steuerung: Cybelec Touch 8 (CybTouch 8 G) – Touchscreen HMI, automatische Schnittparameter, EasyCut, mehrsprachig
• Messer: Ober- und Untermesser geeignet für Edelstahl; Obermesser 2 Schneiden, Untermesser 4 Schneiden
• Zubehör/Optionen: motorischer Hinteranschlag, CNC-gesteuerte Schnittspaltverstellung, Schattenriss Schnittlinienanzeige, Materialauflagetisch mit Kugelrollen, Blechhochhaltevorrichtung (fix/optional), ECO-Energiesparmodus, automatisches Zentralschmiersystem, Hydraulikölkühler
• Sicherheitsausstattung: Lichtschranke am Hinteranschlag, CE-konformes Sicherheitskonzept
• Besonderheiten: robuste Kugelgewindetriebe, geschützte Linearführungen, hochwertige Hydraulikkomponenten, lackiert in moderner Lackieranlage
