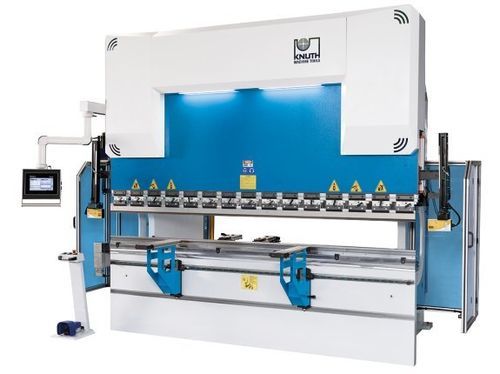

Elektrohydraulische Abkantpresse AHK V 30135 CNC

CNCPräzision

Übersicht
Die Abkantpresse AHK V 30135 CNC ist eine für den industriellen Einsatz konzipierte CNC-Abkantpresse nach europäischem Standard. Sie verbindet modernes Design, hochpräzise Fertigung und eine DELEM-Grafiksteuerung für genaue und reproduzierbare Biegeergebnisse in Serien- und Einzelproduktion.

Produkt-Highlights

• Hochpräzise Bearbeitung und steifes Stahlgestell
• Hochwertige hydraulische und elektronische Komponenten
• DELEM grafische Touchscreen-Steuerung
• AKAS Laser-Sicherheitssystem am Werkzeug
• Optionen: motorische Bombierung und verschiedene Hinteranschlag-Konfigurationen

Maschinengestell

• Aus zertifiziertem Stahl hergestellter Rahmen, auf High-End-CNC-Zentren bearbeitet, für Steifigkeit und Maßhaltigkeit
• Fertigung als spannungsfreie Schweißkonstruktion mit großen Radien an zugbeanspruchten Teilen zur Vermeidung von Schweißrissen
• Vorgespanntes Oberträger-Design und verstärkte Halterung des Messsystems zur Kompensation von Verformungen unter Last
• Führungen, Kolbenlager und Dichtungen ausgelegt für optimale vertikale Lastaufnahme und lange Lebensdauer

Arbeitsbereich

• Große Ausladung, langer Hub und schmaler Tisch für gute Zugänglichkeit bei komplexen Biegeabläufen

Bombierung (optional)

• Motorische Tischbombierung (optional) sorgt für gleichmäßige Biegergebnisse über die gesamte Biegelänge, insbesondere bei dicken Blechen

Hydraulisches System

• Spezialkonstruierte Hydraulikzylinder, Inhouse gefertigt und gehont
• Geschmiedete, gehärtete, geschliffene und verchromte Hydraulikkolben
• Hydraulikblock und Ventile namhafter Hersteller für langfristige Zuverlässigkeit
• Sicherheitsventile schützen das System bei Überlast

Hinteranschlag

• Robuste, wartungsarme Konstruktion; Anschlagfinger schnell und von der Maschinenfront einstellbar

Vordere Auflagearme

• Stabile Auflagearme in Linearführung, in Position klemmbare Verstellung; Zahnstangenrastung für schnelles Höhenpositionieren
• Robuste Industriebürsten schützen die Blechoberfläche und erleichtern die Handhabung

Biegewerkzeuge

• Promecam/Europäische Werkzeugaufnahmen für große Auswahl an Werkzeugen
• Werkzeuge gehärtet und geschliffen für präzise Einstellung und Reproduzierbarkeit

Sicherheit und Produktivität

• AKAS-Laser-Sicherheitssystem überwacht den Bereich am Werkzeug ohne Funktionsbeschränkung
• Sicherheitskonzept entspricht aktuellen CE-Richtlinien; Lichtvorhang hinten und robuste Seitenschutzverkleidungen sichern den Arbeitsbereich

Technische Daten

• Presskraft: 135 t
• Biegelänge: 3.100 mm
• Abstand zwischen den Ständern: 2.600 mm
• Ausladung: 410 mm
• Hub: 265 mm
• Öffnung: 480 mm
• Tischbreite: 110 mm
• Tischhöhe: 900 mm
• Achse X Hub: 750 mm
• Biegeschwindigkeit: 10 mm/s
• Schnellvorschub: 160 mm/s
• Rücklaufgeschwindigkeit: 130 mm/s
• Vorschubgeschwindigkeit Achse X: 600 mm/s
• Hauptantriebsleistung: 15 kW
• Hydrauliköltank Volumen: 230 l
• Abmessungen (L x B x H): 4,05 m x 2,55 m x 2,75 m
• Gewicht: ca. 9.000 kg
