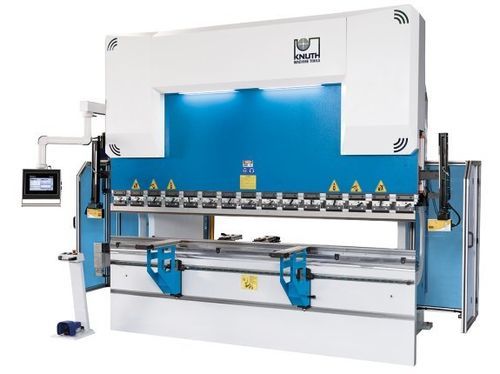

Hydraulische Abkantpresse AHK V 30400 CNC

CNCPräzision

Kurzbeschreibung
Die AHK V 30400 CNC ist eine CNC-Abkantpresse mit 400 t Druckleistung, ausgelegt für industrielle Biegeaufgaben nach europäischem Standard. Ausgestattet mit einer DELEM-Grafik-Touchscreen-Steuerung für schnelle CNC-Programmierung und Prozesskontrolle, ermöglicht die Maschine verschiedene Hinteranschlag-Konfigurationen und modulare Optionen für Produktionsanforderungen.

Highlights

• 400 t Presskraft, Abkantlänge 3.100 mm
• DELEM DA-53T Grafik-Touchscreen (Standard)
• Promecam Werkzeugaufnahme (europäischer Standard)
• AKAS laseroptische Schutzeinrichtung am Werkzeug
• Motorische Bombierung (serienmäßig bei diesem Modell)

Arbeitsbereich
Druckleistung: 400 t
Abkantlänge: 3.100 mm
Abstand zwischen Ständern: 2.500 mm
Ausladung: 510 mm
Hub: 310 mm
Öffnungsweite: 525 mm
Tischbreite: 154 mm
Tischhöhe: 1.000 mm

Verfahrwege
Verfahrweg X-Achse: 750 mm

Vorschub
Biegegeschwindigkeit: 8 mm/s
Eilgang: 120 mm/s
Rücklaufgeschwindigkeit: 130 mm/s
Vorschubgeschwindigkeit X-Achse: 600 mm/s

Antriebsleistung
Motorleistung Hauptantrieb: 37 kW

Maße und Gewicht
Hydrauliktankvolumen: 350 l
Abmessungen (L x B x H): 4,3 m x 2,95 m x 3,2 m
Gewicht: 20.000 kg

Produkteigenschaften

• Maschinengestell: Rahmen aus zertifiziertem Qualitätsstahl; verschweißte, entspannte Konstruktion; Montageflächen auf Highend-CNC-Bearbeitungszentren bearbeitet; vorgespanntes Oberbalken-Design zur Minimierung von Verformungen; Messsystemhalter zur Kompensation von Abweichungen; Führungen, Lager und Dichtungen für optimale vertikale Lastaufnahme ausgelegt.
• Arbeitsbereich: Große Ausladung, langer Hub und schmaler Tisch für komplexe Biegefolgen.
• Bombierung: Motorische Bombiereinrichtung (serienmäßig) für gleichmäßige Biegeergebnisse über die gesamte Biegelänge.
• Hydrauliksystem: Inhouse gehonte Zylinder; geschmiedete, gehärtete, geschliffene und verchromte Kolben; Hydraulikblock und Ventile namhafter Hersteller; Sicherheitsventile gegen Überlastung.
• Hinteranschlag: Robuste, wartungsarme Ausführung; Anschlagfinger schnell von der Maschinenvorderseite verstellbar.
• Vordere Auflagearme: Steife Auflagearme in Linearführung, klemmbare Position; Zahnstangenrastung für schnelles vertikales Positionieren; Industriebürsten zum Schutz der Blechoberfläche.
• Biegewerkzeuge: Promecam Werkzeugaufnahme für breite Werkzeugauswahl; gehärtete und geschliffene Werkzeuge für präzises Setup.
• Sicherheit und Produktivität: AKAS-Lasersystem überwacht Werkzeugbereich praxisgerecht; CE-konformes Sicherheitskonzept mit hinterer Lichtschranke und seitlichen Schutzabdeckungen.

Serienausstattung

• DELEM DA-53T (2D Touch, 4-Achsen Steuerung)
• Hinteranschlag X-Achse mit Linearführung und Kugelgewindetrieb
• Motorische Bombierung
• Schnellspannoberwerkzeug
• AKAS laseroptisches Sicherheitssystem am Werkzeug
• Hintere Lichtschranke
• Europäische Werkzeugaufnahme (Promecam)
• EUROPEAN TYPE Oberwerkzeug (835 mm, segmentiert)
• EUROPEAN TYPE Unterwerkzeug 4V H: 60x60 mm
• Fußschalter mit Not-Aus
• 2 vordere Auflagearme (verschiebbar)
• 2 höhenverstellbare Anschlagfinger
• ECO-Modus Energiesparfunktion
• Betriebsanleitung

Optionale Ausrüstung (Beispiele)

• Hinteranschlagssystem für X- und R-Achse
• Verlängerung für hinteren Anschlag X-Achse
• Zusätzlicher Anschlagfinger
• Zusätzlicher Auflagearm
• Klimatisierung für Schalt- bzw. Steuerungsschrank
• DELEM DA58 / DA66T / DA69T Upgrades
• Hinteranschlag X, R, Z1, Z2 für größere Längen
• Upgrade Oberwerkzeughöhe H = 67,6 mm → H = 105 mm (für 3.100 mm)

Technische Daten

• Modell: AHK V 30400 CNC
• Maschinentyp: Abkantpresse (CNC-gesteuert)
• Steuerung: DELEM DA-53T (Standard)
• Presskraft: 400 t
• Abkantlänge: 3.100 mm
• Abstand zwischen Ständern: 2.500 mm
• Ausladung: 510 mm
• Hub: 310 mm
• Öffnungsweite: 525 mm
• Verfahrweg X-Achse: 750 mm
• Biegegeschwindigkeit / Eilgang / Rücklauf: 8 mm/s / 120 mm/s / 130 mm/s
• Motorleistung Hauptantrieb: 37 kW
• Hydrauliktank: 350 l
• Abmessungen (L x B x H): 4,3 m x 2,95 m x 3,2 m
• Gewicht: 20.000 kg
• Werkzeugaufnahme: Promecam (europäischer Typ)
• Sicherheit: AKAS Laser, hintere Lichtschranke, Seitenverkleidungen; CE-konform
