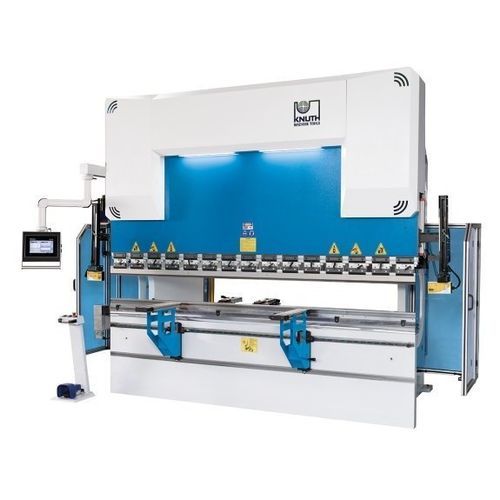

Hydraulische Abkantpresse AHK V 37220 CNC

CNCPräzision

Übersicht
Die AHK V 37220 CNC ist eine hydraulische CNC-Abkantpresse mit 220 t Presskraft und 3.700 mm Biegelänge. Die Maschine ist mit einer grafischen DELEM-Touchscreen-Steuerung ausgestattet und bietet modulare Hinteranschlag- und Bombieroptionen für die Serienfertigung.

Highlights

• 220 t Druckleistung und 3.700 mm Biegelänge
• Grafische DELEM CNC-Steuerung
• Laseroptisches AKAS-Sicherheitssystem am Werkzeug
• Motorische Bombierung und modulare Hinteranschlagoptionen
• Auf CNC-Bearbeitungszentren bearbeiteter Stahlrahmen

Arbeitsbereich
Ausladung (throat): 410 mm
Hub: 265 mm
Öffnungsweite: 480 mm
Tischbreite: 110 mm
Tischhöhe: 900 mm

Verfahrwege
Verfahrweg X-Achse: 750 mm

Vorschub / Geschwindigkeiten
Biegegeschwindigkeit: 9 mm/s
Eilgang: 150 mm/s
Rücklaufgeschwindigkeit: 140 mm/s
Vorschubgeschwindigkeit X-Achse: 600 mm/s

Antriebsleistung
Motorleistung Hauptantrieb: 22 kW

Maße & Gewicht
Hydrauliktankvolumen: 230 l
Abmessungen (L x B x H): 5 m x 2,7 m x 2,85 m
Gewicht: 14.000 kg

Maschinengestell

• Maschinenrahmen aus zertifiziertem Qualitätsstahl, auf CNC-Bearbeitungszentren bearbeitet für maximale Steifigkeit und Genauigkeit
• Geschweißte, entspannte Konstruktion mit bearbeiteten Montageflächen
• Zugbeanspruchte Bauteile mit großen Radien zur Reduktion von Schweißrissen
• Vorspannbarer Oberbalken optimiert zur Minimierung von Verformungen
• Messsystemhalter kompensiert Verformungen unter Last zur Sicherstellung der Präzision
• Führungen, Kolbenlager und Dichtungen für optimale vertikale Lastaufnahme und lange Lebensdauer dimensioniert

Arbeitsbereich

• Große Ausladung, langer Hub und schmaler Tisch für Freiraum bei komplexen Biegefolgen

Bombierung (optional)

• Motorische Bombiereinrichtung für gleichmäßige Biegeergebnisse über die gesamte Biegelänge, speziell bei dicken Blechen

Hydraulisches System

• Hydraulikzylinder speziell für die Maschine ausgelegt, intern gefertigt und gehont
• Hydraulikkolben aus geschmiedetem Stahl, gehärtet, geschliffen und verchromt
• Hydraulikblock und Ventile von namhaften Herstellern für dauerhafte Zuverlässigkeit
• Sicherheitsventile schützen das System bei Überlast

Hinteranschlag

• Robuste, wartungsarme Ausführung
• Anschlagfinger schnell von der Maschinenvorderseite verstellbar

Vordere Auflagearme

• Linearführende, leichtgängige Auflagearme, in Position klemmbare Armutzung
• Zahnstangenrastung für schnelles Höhenpositionieren
• Robuste Industriebürsten für schonendes Handling der Bleche

Biegewerkzeuge

• Promecam-Werkzeugaufnahmen (europäischer Typ) für umfangreiche Werkzeugauswahl
• Werkzeuge gehärtet und geschliffen für präzise Einstellungen

Sicherheit und Produktivität

• AKAS-Laser-Sicherheitssystem überwacht den Werkstattbereich ohne Funktionseinschränkung
• Sicherheitskonzept gemäß aktueller CE-Richtlinien
• Rückseitige Lichtschranke und robuste Seitenabdeckungen sichern den Arbeitsbereich

Standardausstattung (Auswahl)

• DELEM DA-53T 2D Touch-Steuerung (4-Achsen CNC, Farb-Touchscreen)
• X-Achse Hinteranschlag mit Linearführung und Kugelgewindetrieb
• Motorische Bombierung
• Schnellspannendes Oberwerkzeug
• AKAS Laser-Optisches Sicherheitssystem
• Lichtschranke
• Europäisches Werkzeugspannsystem (Promecam)
• EUROPEAN TYPE Oberwerkzeug (segmentiert 835 mm)
• EUROPEAN TYPE Unterwerkzeug 4V H: 60x60 mm
• Fußpedal mit Not-Aus
• 2 bewegliche vordere Auflagearme
• 2 höhenverstellbare Anschlagfinger
• ECO-Modus Energieeinsparfunktion
• Betriebsanleitung

Optionale Ausrüstung (Auswahl)

• Hinteranschlagssystem für X- und R-Achse
• Hinteranschlag für X-, R-, Z1-, Z2-Achse für Längen bis 3.700 mm
• Verlängerung Rückanschlag X-Achse
• Zusätzliche Anschlagfinger
• Zusätzliche Auflagearme
• Klimatisierung für Schaltanlagengehäuse
• DELEM DA58 2D TX (4 Achsen) Add-on
• DELEM DA66T / DA69T 3D Upgrades (bis 7 Achsen)
• PressMax DRM EcoPower Option
• Upgrade Oberwerkzeug von H=67,6 mm auf H=105 mm (für 3.700 mm)

Technische Daten

• Druckleistung: 220 t
• Abkantlänge: 3.700 mm
• Abstand zwischen Ständern: 3.100 mm
• Ausladung: 410 mm
• Hub: 265 mm
• Öffnungsweite: 480 mm
• Tischbreite: 110 mm
• Tischhöhe: 900 mm
• Verfahrweg X-Achse: 750 mm
• Biegegeschwindigkeit: 9 mm/s
• Eilgang: 150 mm/s
• Rücklaufgeschwindigkeit: 140 mm/s
• Vorschubgeschwindigkeit X-Achse: 600 mm/s
• Motorleistung Hauptantrieb: 22 kW
• Hydrauliktankvolumen: 230 l
• Abmessungen (L x B x H): 5 m x 2,7 m x 2,85 m
• Gewicht: 14.000 kg
