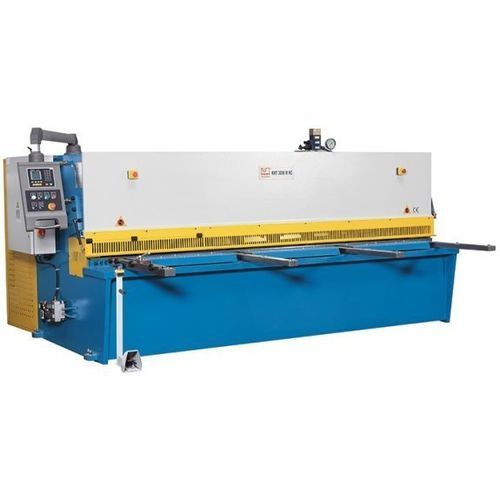

Hydraulikschere KHT 4006 M NC

BlechGuillotinenOszillation

Kurzbeschreibung
Die KHT 4006 M NC ist eine hydraulische Guillotine‑Tafelschere mit Schwingschnittkonstruktion. Der Messerbalken läuft in einem im Maschinenrahmen verankerten Dreh­lager und gewährleistet gerade Schnitte ohne Verkanten von Ober‑ und Untermesser. Der Hinteranschlag wird präzise über die ESTUN E21 NC gesteuert.

Highlights

• ESTUN E21 NC Steuerung für exakte Hinteranschlagpositionierung
• Hinteranschlag mit vorgespannten Kugelgewindetrieben
• Pneumatische Blechhochhaltevorrichtung
• Messer geeignet für Edelstahl
• Einstellbarer Winkelanschlag und lange vordere Auflagearme

Maschinengestell

• Spannungsarm geschweißter Stahlrahmen in Schwingschnittbauweise für verwindungsarme Schnitte
• Der Messerbalken bewegt sich bogenförmig, so dass der Messerabstand nach jedem Schnitt wiederhergestellt wird
• Vorteile: zuverlässige Freigabe der Zuschnitte, konstante Schnittqualität, einfachere Spielanpassung

Materialauflage

• Großer Arbeitstisch mit Kugelrollen zur einfachen Handhabung und Ausrichtung
• Stabiler einstellbarer Winkelanschlag und vier vordere Auflagearme à 1.000 mm

Hydraulik

• Zuverlässiges, wartungsarmes Hydrauliksystem mit servicefreundlichem Aufbau
• Hydraulisch regelbare Niederhalter fixieren das Blech dicht an der Schnittlinie

Hinteranschlag

• Robustes Hinteranschlagsystem, ausgelegt für den Produktionsbetrieb
• Vorgespannt eingebaute Kugelgewindetriebe in Schutzgehäuse; Vorschub X‑Achse: 2.280 mm/min

Ausstattung

• ESTUN E21 NC Steuerung für Einzelschnitte und Programmabläufe
• Mobile Fußpedaleinheit mit Notausschalter
• Schattenriss zur genauen Darstellung der Schnittlinie
• Ober‑ und Untermesser für Edelstahlbearbeitung ausgelegt

Sicherheit

• Durchgehende Fingerschutzvorrichtung mit klappbarem Abschnitt zur besseren Sicht (klappbar bis 1.000 mm)
• Lichtschranke am Maschinenrücken schützt den hinteren Arbeitsbereich
• Sicherheitsfunktionen gemäß aktueller CE‑Vorschriften

Technische Daten

• Modell: KHT 4006 M NC
• Steuerung: ESTUN E21 NC
• Arbeitslänge: 4.000 mm
• Ausladung: 150 mm
• Schnittwinkel: 1,5°
• Hübe: 12 H/min
• Niederhalter: 16 Positionen, Kapazität 24,5 t
• Arbeitstisch: 4.330 mm x 500 mm x 800 mm
• Hinteranschlagweg: 1.000 mm (Vorschub X: 2.280 mm/min)
• Auflagearme vorne: 4 Positionen, Länge 1.000 mm
• Schneidleistung: bis 6 mm @ 450 N/mm²; bis 4 mm @ 700 N/mm²; Mindeststärke 0,6 mm
• Hauptmotor: 7,5 kW
• Hydraulikbehälter: 250 l
• Abmessungen (L x B x H): 4,63 m x 1,85 m x 1,7 m
• Gewicht: 8.600 kg
