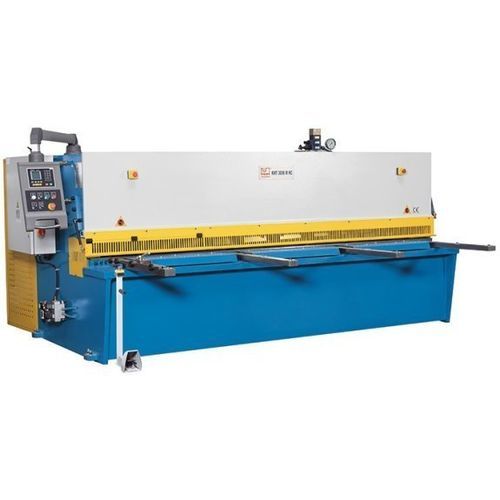

Hydraulikschere KHT 4012 M NC

BlechGuillotinenOszillation

Übersicht
Der KHT 4012 M NC ist eine hydraulische Tafelschere in Schwingschnittbauweise. Der Messerbalken läuft in einem im Maschinenrahmen verankerten Drehlager und gewährleistet gerade Schnitte ohne Verkantungsrisiko. Die ESTUN E21 NC-Steuerung positioniert den robusten Hinteranschlag präzise.

Highlights

• ESTUN E21 NC-Steuerung für genaue Positionierung
• Hinteranschlag mit vorgespannten Kugelumlaufspindeln
• Pneumatische Blechhochhaltevorrichtung für dünne Bleche
• Messer geeignet für Edelstahl
• Einstellbarer Winkelanschlag und Tisch mit Kugelrollen

Standardausstattung

• NC-Steuerung ESTUN E21S (bis zu 40 Programme / 25 Schritte; Rückzug während Schnitt; automatische Rückkehr; Schutz bei Stromausfall)
• Pneumatische Blechauflage für dünnes Material
• Gesteuerter Hinteranschlag für Einzel- und Serienzuschnitte
• Schattenlinie zur exakten Schnittausrichtung
• Vordere Stützarme (4 Positionen, 1.000 mm Arme für 4.000 mm Arbeitslänge)
• Mobiles Fußpedal mit Notausschalter
• Manuelle Schnittspalteinstellung
• Durchgehender Fingerschutz mit klappbarem Abschnitt für bessere Sicht
• Hintere Lichtschranke zum Schutz des hinteren Arbeitsbereichs
• Standard-Ober- und Untermesser geeignet für Edelstahl
• Betriebswerkzeuge und Handbuch

Optionale Ausrüstung

• Hydraulikölkühler (empfohlen für Serienfertigung / hohe Umgebungstemperaturen)
• Zusätzliches Messerset (Edelstahl-Kit)
• Automatische Zentralschmierung

Maschinengestell

• Spannungsarm geschweißter Stahlrahmen in Schwingschnittbauweise
• Der Messerbalken schwenkt und stellt nach jedem Schnitt den Abstand zwischen Ober- und Untermesser wieder her
• Vorteile: verwindungsarme Schnitte, zuverlässige Freigabe des Zuschnitts, verlängerte Messerstandzeit, einfache Schnittspaltverstellung

Materialauflage

• Großer Arbeitstisch mit Kugelrollen und stabilem, verstellbarem Winkelanschlag für sichere Ausrichtung
• Lange, robuste Auflagearme für sichere Unterstützung großer Tafeln

Hydraulik

• Zuverlässiges, wartungsarmes Hydrauliksystem, servicefreundlich ausgelegt
• Hydraulisch regelbare Niederhalter sichern das Blech dicht an der Schnittlinie

Hinteranschlag

• Robustes Hinteranschlagsystem für anspruchsvolle Produktionsumgebungen
• Vorgespannt montierte Kugelgewindetriebe in Schutzgehäuse; Hinteranschlagweg: 1.000 mm; Vorschub X-Achse: 2.280 mm/min

Ausstattung / Bedienung

• ESTUN E21 NC-Steuerung für präzise Positionierung (Einzelschnitt und Programmläufe)
• Mobiles Fußpedal mit Notausschalter
• Schattenlinie zur genauen Schnittausrichtung
• Ober- und Untermesser geeignet für Edelstahl

Sicherheit

• Durchgehender Fingerschutz mit klappbarem Abschnitt (aufklappbar bis 1.000 mm) für bessere Sicht
• Hintere Lichtschranke schützt den hinteren Arbeitsbereich
• Sicherheitsfunktionen entsprechend CE-Vorgaben

Technische Daten

• Modell: KHT 4012 M NC
• Arbeitslänge: 4.000 mm
• Ausladung: 150 mm
• Schnittwinkel: 1,5°
• Hübe/Minute: 10 H/min
• Niederhalter: 14 Positionen, Kapazität 44 t
• Arbeitstisch: 4.375 mm x 520 mm x 860 mm
• Hinteranschlagweg: 1.000 mm; Vorschub X-Achse: 2.280 mm/min
• Auflagearme: 4 Positionen; Arm-Länge: 1.000 mm
• Schneidfähigkeit (450 N/mm² max): 12 mm; (400 N/mm² min): 1,2 mm
• Schneidfähigkeit (700 N/mm² max): 8 mm; (700 N/mm² min): 1,2 mm
• Hauptantrieb Motor: 18,5 kW
• Hydrauliktankvolumen: 400 l
• Abmessungen (L x B x H): 4,73 m x 2 m x 2,04 m
• Gewicht: 13.200 kg
