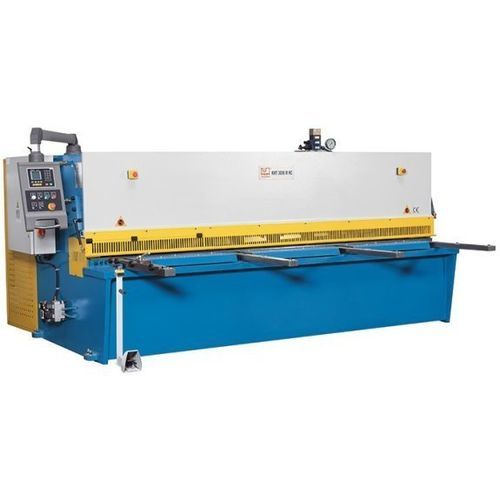

Hydraulikschere KHT 2006 M NC

BlechGuillotinenOszillation

Produktbeschreibung
Die hydraulische Tafelschere KHT 2006 M NC ist als Schwingschnittkonstruktion ausgeführt und liefert gerade, zuverlässige Schnitte. Der Messerbalken wird in einem im Maschinenkörper verankerten Drehlager geführt, wodurch ein Verkanten von Ober‑ und Untermesser vermieden wird. Der robuste Hinteranschlag wird über die NC‑Steuerung ESTUN E21 präzise positioniert.

Highlights

• ESTUN E21 NC‑Steuerung für präzises Positionieren
• Hinteranschlag mit vorgespannten Kugelgewindetrieben
• Pneumatische Blechhochhaltevorrichtung
• Ober‑ und Untermesser geeignet für Edelstahl
• Einstellbarer Winkelanschlag

Arbeitsbereich (Technische Daten)
Arbeitslänge: 2.000 mm
Arbeitslänge (Einlegetiefe 750 mm): 1.900 mm
Ausladung: 150 mm
Schnittwinkel: 1,5°
Hübe pro Minute: 20 H/min
Niederhalter: 9 Positionen
Niederhalterkraft: 14 t
Arbeitstischgröße: 2.270 mm x 400 mm x 800 mm

Hinteranschlag
Hinteranschlag Länge: 1.000 mm
Vorschubgeschwindigkeit X‑Achse: 2.280 mm/min

Vordere Auflagearme
Anzahl Auflagearme: 3 Positionen
Länge Auflagearme: 1.000 mm

Schneidleistungen
Blechdicke (max.) – 450 N/mm²: 6 mm
Blechdicke (min.) – 400 N/mm²: 0,6 mm
Blechdicke (max.) – 700 N/mm²: 4 mm
Blechdicke (min.) – 700 N/mm²: 0,6 mm

Antriebsleistung
Motorleistung Hauptantrieb: 7,5 kW
Hydrauliköltank Volumen: 190 l

Maße und Gewicht
Abmessungen (L x B x H): 2,5 m x 2,15 m x 1,9 m
Gewicht: 4.500 kg

Produktdetails

• Maschinenrahmen: Schwerer, spannungsarm geschweißter Stahlrahmen in Schwingschnittbauweise. Der Messerbalken führt eine Schwenkbewegung aus, wodurch der Abstand zwischen Ober‑ und Untermesser nach dem Schnitt wiederhergestellt wird — dies reduziert Verwindungen, erleichtert die Freigabe der Teile und erhöht die Standzeit der Messer.
• Materialauflage / Arbeitstisch: Großer Arbeitstisch mit Kugelrollen und stabilem, einstellbarem Winkelanschlag für sichere Blechausrichtung. Lange, robuste Auflagearme stützen große Tafeln sicher.
• Hydrauliksystem: Zuverlässiges, wartungsarmes Hydrauliksystem. Hydraulisch regelbare Niederhalter fixieren das Blech dicht vor der Schnittlinie.
• Hinteranschlag: Robustes Hinteranschlagsystem für anspruchsvolle Produktionsumgebungen. Kugelgewindetriebe sind geschützt montiert.
• Ausstattung: ESTUN E21 NC für präzise Einzel‑ und Programmpositionierung; mobile Fußpedaleinheit mit Notausschalter; Schattenriss‑Schnittlinienanzeige; Messer geeignet für Edelstahl.
• Sicherheit: Durchgehende Fingerschutzvorrichtung mit klappbarem Abschnitt bis 1.000 mm für bessere Sicht auf die Schnittlinie; Sicherheitskonzept gemäß CE‑Richtlinien; Lichtschranken‑System schützt den hinteren Arbeitsbereich.

Technische Spezifikationen

• Modell: KHT 2006 M NC
• Arbeitslänge: 2.000 mm
• Ausladung / Einlegetiefe: 150 mm
• Schnittwinkel: 1,5°
• Hübe: 20 H/min
• Niederhalterkraft: 14 t
• Arbeitstisch: 2.270 x 400 x 800 mm
• Hinteranschlag: 1.000 mm
• Vorschubgeschwindigkeit X‑Achse: 2.280 mm/min
• Auflagearme: 3 Positionen, Länge 1.000 mm
• Schneidleistungen: bis 6 mm @450 N/mm²; bis 4 mm @700 N/mm²; min. 0,6 mm
• Hauptmotor: 7,5 kW
• Hydrauliktank: 190 l
• Maße (L x B x H): 2,5 m x 2,15 m x 1,9 m
• Gewicht: 4.500 kg
