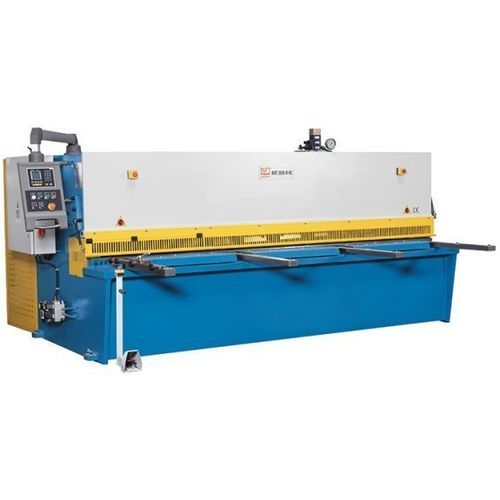

Hydraulikschere KHT 2506 M NC

BlechGuillotinenOszillation

Produktübersicht
Die KHT 2506 M NC ist eine hydraulische Tafelschere in Schwingschnitt‑Bauweise. Der Messerbalken läuft in einem im Maschinenrahmen verankerten Drehlager, was gerade Schnitte gewährleistet und ein Verkanten von Ober‑ und Untermesser verhindert. Der Hinteranschlag wird präzise über die ESTUN E21 NC gesteuert.

Highlights

• ESTUN E21 NC Steuerung für genaue Positionierung
• Hinteranschlag mit vorgespannter Kugelumlaufspindel
• Pneumatische Blechhochhaltevorrichtung
• Ober‑ und Untermesser geeignet für Edelstahl
• Verstellbarer Winkelanschlag und lange Auflagearme

Konstruktion / Maschinengestell

• Spannungsarm geschweißter Stahlrahmen in Schwingschnittbauweise.
• Der Messerbalken bewegt sich schwenkend und stellt den Spalt zwischen den Messern nach jedem Schnitt wieder her, wodurch Verwindungen reduziert werden.
• Vorteile: zuverlässige Freigabe der Zuschnitte, längere Standzeiten der Messer, einfache Spaltverstellung.

Materialauflage / Auflagearme

• Großer Arbeitstisch mit Kugelrollen für reibungslose Handhabung.
• Stabiler, einstellbarer Winkelanschlag für genaue Ausrichtung.
• Lange, robuste Frontauflagearme (3 Positionen, 1.000 mm) für große Tafeln.

Hydraulik

• Zuverlässiges, wartungsarmes Hydrauliksystem mit gutem Servicezugang.
• Hydraulisch einstellbare Niederhalter sichern das Blech dicht vor der Schnittlinie.

Hinteranschlag

• Robustes Hinteranschlagsystem für anspruchsvolle Produktionsbedingungen.
• Vorgespannte Kugelumlaufspindeln in Schutzgehäuse für Präzision und Langlebigkeit; Vorschubgeschwindigkeit X‑Achse: 2.280 mm/min.

Ausstattung

• Bedienerfreundliche ESTUN E21 NC für Einzelschnitte und Programmabläufe.
• Mobile Fußpedaleinheit mit Not‑Aus‑Schalter.
• Schattenriss‑Schnittlinienanzeige zur exakten visuellen Ausrichtung.
• Standardmesser mit 4 Schneidkanten, geeignet für Edelstahl.

Sicherheit

• Durchgehende Fingerschutzeinrichtung, klappbar bis 1.000 mm, zur besseren Sicht auf die Schnittlinie.
• Lichtschranke an der Rückseite schützt den Arbeitsbereich; Sicherheitskonzept entspricht CE‑Vorgaben.

Standardausstattung (ausgewählt)

• NC Steuerung ESTUN E21S
• Pneumatische Blechhochhaltevorrichtung
• NC‑geregelter Hinteranschlag
• Schattenriss Schnittlinienanzeige
• Frontauflagearme (3 Positionen, 1.000 mm)
• Fußpedal mit Not‑Aus
• Manuelle Schnittspaltverstellung
• Durchgehender Fingerschutz mit Klappteil
• Sicherheitssystem für hinteren Arbeitsbereich (Lichtschranke)
• Standard Ober‑/Untermesser für Edelstahl (4 Schneidkanten)
• Verstellbarer Winkelanschlag; Betriebswerkzeug und Handbuch

Technische Daten

• Modell: KHT 2506 M NC
• Arbeitslänge: 2.500 mm
• Ausladung: 150 mm
• Schnittwinkel: 1,5°
• Hübe pro Minute: 18 H/min
• Niederhalter: 10 Stück; Niederhaltekraft: 15 t
• Tischgröße: 2.820 mm x 400 mm x 800 mm
• Hinteranschlagtiefe: 1.000 mm; Vorschubgeschwindigkeit X‑Achse: 2.280 mm/min
• Vordere Auflagearme: 3 Positionen, 1.000 mm Länge
• Schneidleistungen: (450 N/mm²) max 6 mm; (700 N/mm²) max 4 mm; min 0,6 mm
• Motorleistung Hauptantrieb: 7,5 kW
• Hydrauliköltankvolumen: 190 l
• Maße (L x B x H): 3,13 m x 1,53 m x 1,6 m
• Gewicht: 5.000 kg
