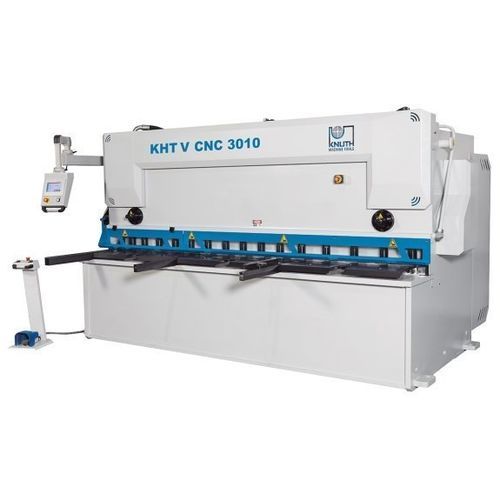

Hydraulikschere KHT V 3013 CNC

BlechGuillotinenCNC

Beschreibung
Die Tafelscheren der Serie KHT V CNC werden in modernen Fertigungsanlagen hergestellt. Eine kulissengeführte Messerwelle mit einstellbarem Schnittwinkel minimiert Verwindungen des Blechs und reduziert Nacharbeit. Die Bedienung erfolgt über Touchscreen; Schnittspalt, Winkel und Schnittlänge werden automatisch positioniert. Robuster Hinteranschlag und Messer, geeignet für Edelstahl; Zubehör erweitert die Einsatzmöglichkeiten.

Hauptmerkmale

• Cybelec Touch 8 Steuerung (CybTouch)
• Gesteuerter Hinteranschlag mit vorgeladener Kugelgewindespindel
• Gesteuerte Schnittspaltverstellung
• Gesteuerte Schnittwinkelverstellung
• Messer geeignet für Edelstahl (Obermesser: 2 Schneiden; Untermesser: 4 Schneiden)

Maschinenrahmen

• Sehr starrer, schwerer Rahmen; geschweißt, entspannter Aufbau und mit engen Toleranzen gefertigt
• Fräsbearbeitung auf modernen 5-Achs-Maschinen in einer Aufspannung für hohe Präzision
• Zugbelastete Bauteile mit großen Radien zur Vermeidung von Rissbildung
• Tisch mit Untermesseraufnahme und Messerbalken für minimale Verwindung
• Zweistufige Lackierung, jede Schicht ≥ 60 μm

Materialauflage

• Großer Arbeitstisch mit Kugelrollen und stabilem seitlichem Winkelanschlag für sichere Ausrichtung
• Lange, robuste Auflagearme zur sicheren Aufnahme großer Tafeln

Hydrauliksystem

• Geschliffene Kolben (≈2 μm Oberflächenqualität) für lange Dichtungslebensdauer
• Zylinderkörper aus geschmiedetem SAE 1040 Hochfestmaterial
• Wartungsarmes, servicefreundliches Hydrauliksystem
• Hydraulisch regelbare Niederhalter zur Fixierung dicht vor der Schnittlinie

Hinteranschlag und Steuerung

• Länge, Materialstärke und -güte können in der Steuerung eingegeben werden; Schnittspalt, Schnittwinkel und Schnittlänge werden automatisch positioniert
• Robustes Hinteranschlagsystem für raue Produktionsumgebungen
• Kugelgewindetriebe und Linearführungen in Schutzgehäusen montiert

Ausstattung

• Elektrische Komponenten namhafter Hersteller für hohe Verfügbarkeit
• Ober- und Untermesser geeignet für Edelstahl (Obermesser 2 Schneiden, Untermesser 4 Schneiden)
• Bedienung über mobiles Fußpedal mit Not-Aus; Pedalposition flexibel
• ECO-Modus für energieeffizienten Betrieb

Sicherheit

• Sicherheitskonzept gemäß gültigen CE-Regularien
• Lichtschrankensystem an der Rückseite zum Schutz des Arbeitsbereichs

Technische Daten

• Arbeitslänge: 3050 mm
• Ausladung: 150 mm
• Schnittwinkel: 0,5° – 2°
• Hübe pro Minute: 9 H/min – 17 H/min
• Niederhalter: 16 Stück
• Niederhalterdruck: 25 t
• Arbeitstisch: 3380 mm x 560 mm x 830 mm
• Hinteranschlagtiefe: 1000 mm
• Vorschubgeschwindigkeit X-Achse: 9000 mm/min
• Auflagearme: 2 Stück, Länge 1000 mm
• Max. Blechstärke (450 N/mm²): 13 mm
• Max. Blechstärke (700 N/mm²): 8 mm
• Motorleistung Hauptantrieb: 30 kW
• Hydrauliköltankvolumen: 250 l
• Abmessungen (L x B x H): 4,15 m x 3,6 m x 2,45 m
• Gewicht: 11.500 kg
