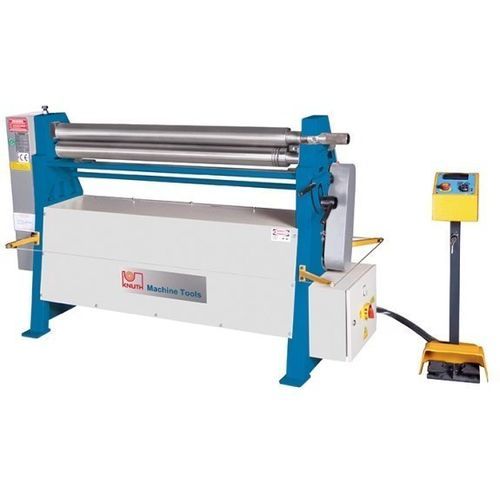

3-Walzen-Rundbiegemaschine KRM AT 15/2,0

manuellkonischasymmetrisch

Produktbeschreibung
Die Maschinen der Baureihe KRM AT sind mit asymmetrischen Walzen ausgestattet, die selbst bei dünnen Blechen in der Anbiegephase optimale Traktion gewährleisten und damit präzise Biegeergebnisse ermöglichen. Die Hinterwalze wird manuell zugestellt. Die Oberwalze lässt sich nach außen ausschwenken, um Rohre bzw. rohrförmige Werkstücke einfach zu entnehmen.

Hauptmerkmale

• Asymmetrische Walzenanordnung für verbesserte Traktion
• Hauptmotor mit Bremse für exakte Positionierung
• Gehärtete Walzen mit Drahteinlegerillen (Ø 4/6/9 mm)
• Konisches Biegen als Standardfunktion

Details

• 3-Walzen-Rundbiegemaschine mit asymmetrisch angeordneten Walzen
• Stabiles Maschinenbett aus Sphäroguss
• Gehärtete Walzen, geeignet für Edelstahlbearbeitung
• Hauptantrieb (1,5 kW) mit Bremssystem
• Ausschwenkbare Oberwalze mit Exzenterverschluss für einfache Werkstückentnahme
• Unter- und Hinterwalze serienmäßig mit Drahteinlegerillen
• Konischbiegevorrichtung serienmäßig (reduzierte Kapazität beim Konischbiegen)
• Handzustellung der Hinterwalze
• Mobiles Bedienfeld mit Fußschalter für Links-/Rechtslauf

Serienausstattung (Auszug)

• Konischbiegevorrichtung
• Gehärtete Walzen
• Drahteinlegerillen an den Walzen
• Not-Aus-Sicherheitsleine
• Separate Bedienkonsole mit Fußschalter
• Seitenabdeckung zum Schutz des Motors
• Betriebsanleitung

Optionales Zubehör (Auszug)

• Digitalanzeige für Hinterwalzenposition
• Motorische Verstellung der Hinterwalze (Steuerung über Bedienfeld mit Positionierraster)

Technische Daten

• Arbeitslänge: 1.550 mm
• Blechstärke max. (450 N/mm²): 2 mm
• Blechstärke max. (700 N/mm²): 1,8 mm
• Max. Blechstärke beim Konischbiegen: 1,8 mm
• Walzendurchmesser: 90 mm
• Walzgeschwindigkeit: 6 m/min
• Durchmesser Drahteinlegerillen: 4 / 6 / 9 mm
• Leistung Hauptantrieb: 1,5 kW
• Abmessungen (L x B x H): 2,13 m x 0,7 m x 1,2 m
• Gewicht: 580 kg
