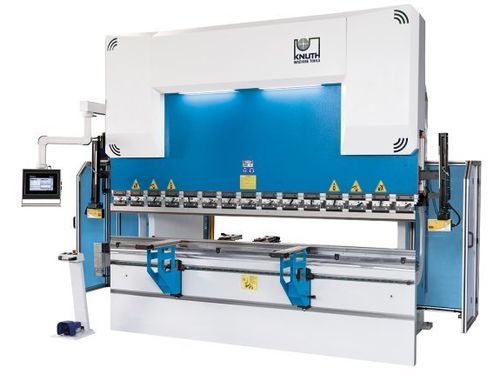

Hydraulische Abkantpresse AHK V 20060 CNC

CNCPräzision

Beschreibung
Die Abkantpressen AHK V 20060 CNC erfüllen moderne europäische Standards für industrielle Abkantpressen. Entwickelt mit fortschrittlicher Konstruktionstechnologie und gefertigt auf modernen Produktionslinien, bieten diese Maschinen Präzision, Zuverlässigkeit und Wiederholgenauigkeit. Die Serie ist mit einer grafischen DELEM-Touchscreen-CNC-Steuerung ausgestattet, die eine effiziente Programmierung und vollständige Prozesskontrolle ermöglicht. Verschiedene Hinteranschlag- und Zubehöroptionen erlauben die Anpassung an unterschiedliche Produktionsanforderungen.

Highlights

• Hervorragende Bearbeitungsqualität
• Hochwertige hydraulische und elektronische Komponenten
• DELEM Touchscreen CNC-Steuerung
• Laseroptisches Sicherheitssystem AKAS am Werkzeug
• Zeitsparende Detaillösungen für den Produktionsablauf

Maschinenaufbau und Details
Maschinengestell

• Gestell aus zertifiziertem Qualitätsstahl für Stabilität und Genauigkeit
• Geschweißte Strukturen spannungsfrei geglüht und auf CNC-Bearbeitungszentren bearbeitet
• Zugbeanspruchte Bauteile mit großen Radien zur Vermeidung von Schweißrissen
• Oberbalken groß dimensioniert und vorgespannt zur Minimierung von Verformungen
• Halterungen des Messsystems zur Kompensation von Abweichungen bei Volllast
• Führungen, Lager und Dichtungen dimensioniert für lange Lebensdauer

Arbeitsbereich

• Große Ausladung, langer Hub und schmaler Tisch für komplexe Biegefolgen

Bombierung (optional)

• Motorische Bombiereinrichtung im Untertisch (je nach Ausführung): sorgt für präzise Biegeergebnisse über die gesamte Biegelänge

Hydrauliksystem

• Hydraulikzylinder kundenspezifisch konstruiert und im Haus gehont
• Hydraulikkolben aus geschmiedetem Stahl, gehärtet, geschliffen und verchromt
• Hydraulikblock und Ventile namhafter Hersteller für langfristige Zuverlässigkeit
• Sicherheitsventile zum Schutz des Systems bei Überlast

Hinteranschlag

• Robuste, wartungsfreundliche Ausführung
• Anschlagfinger schnell von der Vorderseite mit Sicherheitswerkzeug verstellbar

Vordere Auflagearme

• Stabile Auflagearme auf Linearführungen, in Position verriegelbar
• Zahnstangenrastung für schnelles vertikales Positionieren
• Robuste Industriebürsten zum Schutz der Tafeln

Biegewerkzeuge

• Promecam-Werkzeugaufnahme (europäischer Standard) für große Werkzeugauswahl
• Werkzeuge gehärtet und geschliffen für präzises Einrichten

Sicherheit und Produktivität

• AKAS-Laser-Sicherheitssystem überwacht den Werkzeugbereich ohne Funktionseinschränkung
• Sicherheitskonzept gemäß aktueller CE-Richtlinien
• Rückseitige Lichtschranke und robuste Seitenabdeckungen sichern den Arbeitsbereich

Standardsteuerung (Beispiel)
DELEM DA-53T Touchscreen CNC-Steuerung:

• CNC-Steuerung bis 4 Achsen (Y1, Y2 + 2 Hilfsachsen), 10,1" Farb-Multitouch-TFT
• Hotkey-Navigation und grafische Benutzeroberfläche für einfache Programmierung
• Maschinenfunktionen: Y1-Y2, X, R-Achse und Bombierung; zweite Hinteranschlagachse als Z konfigurierbar
• USB-Anschluss für Backup/Restore von Teilen und Werkzeugen
• Unterstützt Servoantrieb und Frequenzumrichter; fortschrittliche Regelalgorithmen für Y-Achse
• Optionen: TandemLink, Offline-Software Profile-53TL

Standardausstattung (Beispiele)

• DELEM DA-53T 2D CNC-Steuerung
• Hinteranschlag für X-Achse mit Linearführungen und vorgespannter Kugelumlaufspindel
• Motorische Bombierung (je nach Ausführung)
• Schnellspannender Stempelhalter
• AKAS Laser-Sicherheitssystem
• Rückwärtige Lichtschranke
• Europäische Werkzeugaufnahme
• Kompatible Stempel/Matrizen im europäischen Format
• Fußpedal mit Notausschalter
• Zwei verschiebbare vordere Auflagearme
• Höhenverstellbare Anschlagfinger
• ECO-Modus zur Energieeinsparung
• Bedienungsanleitung

Optionale Ausrüstung (Beispiele)

• Hinteranschlagssysteme für X- und R-Achsen
• Hinteranschlagverlängerungen für X-Achse
• Zusätzliche Anschlagfinger
• Zusätzlicher Auflagearm
• Klimatisierung für den Schaltschrank
• Höhere Kapazitäten und alternative DELEM-Steuerungen (DA58/DA66T/DA69T)
• PressMax DRM EcoPower Zubehör (je nach Tonnenleistung)

Technische Daten

• Presskraft: 60 t
• Abkantlänge: 2.100 mm
• Ständerabstand: 1.600 mm
• Ausladung: 310 mm
• Hub: 210 mm
• Öffnungsweite: 425 mm
• Tischbreite: 110 mm
• Tischhöhe: 900 mm
• Verfahrweg X-Achse: 750 mm
• Biegegeschwindigkeit: 10 mm/s
• Eilgang: 190 mm/s
• Rücklaufgeschwindigkeit: 120 mm/s
• Vorschubgeschwindigkeit X-Achse: 600 mm/s
• Motorleistung Hauptantrieb: 7,5 kW
• Hydrauliktankvolumen: 140 l
• Abmessungen (L x B x H): 3,1 m x 2,5 m x 2,52 m
• Gewicht: 5.400 kg
