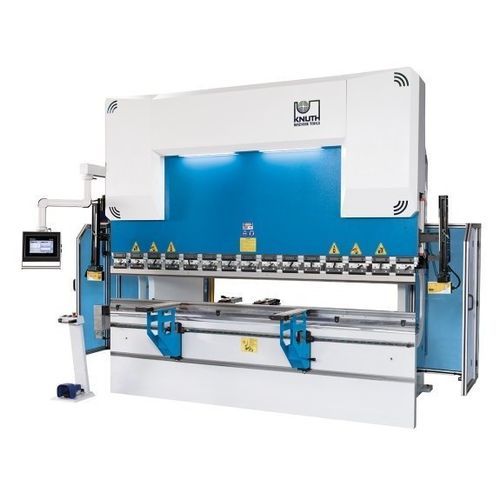

Hydraulische Abkantpresse AHK V 13040

CNCPräzision

Produktbeschreibung
Die AHK V 13040 CNC Serie ist eine hydraulische Abkantpresse, ausgelegt für industrielles Biegen von Blechen nach europäischem Standard. Mit einer DELEM grafischen Touchscreen-Steuerung bietet das Modell präzise Prozesssteuerung, flexible Hinteranschlagoptionen und eine robuste mechanische Bauweise für den Serienbetrieb.

Produkt-Highlights

• 40 t Presskraft und 1.300 mm Abkantlänge
• DELEM Touchscreen für effiziente CNC-Programmierung
• Hochwertige Hydraulik- und Elektronikkomponenten
• Laseroptisches Sicherheitssystem (AKAS) am Werkzeug
• Optional motorische Bombierung für gleichmäßige Biegergebnisse

Maschinenrahmen

• Maschinengestell aus zertifiziertem Qualitätsstahl für hohe Steifigkeit und Genauigkeit
• Geschweißte, entspannte Konstruktion, Montageflächen auf CNC-Bearbeitungszentren bearbeitet
• Zugbeanspruchte Bauteile mit großen Radien konstruiert, um Schweißrisse zu vermeiden
• Groß dimensionierter, vorspannbarer Oberbalken zur Minimierung von Verformungen
• Messsystemhalter zur Kompensation von Verformungen bei Maximalbelastung
• Führungen, Kolbenlager und Dichtungen ausgelegt für optimale vertikale Lastaufnahme

Arbeitsbereich

• Große Ausladung, langer Hub und schmaler Tisch bieten Freiraum für komplexe Biegefolgen

Bombierung (optional)

• Motorische Tischbombierung sorgt für gleichmäßige Biegergebnisse über die gesamte Biegelänge, besonders bei dicken Blechen

Hydraulisches System

• Hydraulikzylinder speziell ausgelegt, Inhouse gefertigt und gehont
• Hydraulikkolben aus geschmiedetem Stahl, gehärtet, geschliffen und verchromt
• Hydraulikblock und Ventile von namhaften Herstellern für langfristige Zuverlässigkeit
• Sicherheitsventile schützen das System bei Überlast

Hinteranschlag

• Robuste, wartungsarme Ausführung des Hinteranschlags
• Anschlagfinger schnell von der Maschinenvorderseite verstellbar (Sicherheitswerkzeug)

Vordere Auflagearme

• Stabile Auflagearme auf Linearführung, klemmbare Position
• Zahnstangen-Verstellung für schnelles Höhenpositionieren
• Robuste Industriebürsten zum Schutz und zur Handhabung der Bleche

Biegewerkzeuge

• Promecam-Werkzeugaufnahmen (europäisch) für große Werkzeugauswahl
• Werkzeuge gehärtet und geschliffen für präzises Setup

Sicherheit und Produktivität

• AKAS Laser-Sicherheitssystem überwacht den Werkzeugbereich ohne wesentliche Funktionseinschränkung
• Sicherheitskonzept nach aktuellen CE-Richtlinien
• Lichtschranke hinten und robuste Schutzabdeckungen an den Seiten sichern den Arbeitsbereich

Standardausstattung

• DELEM DA-53T Touch-CNC (4-Achsen)
• Hinteranschlag X-Achse mit Linearführung und Kugelumlaufspindel
• Schnellspannendes Oberwerkzeug und EUROPEAN TYPE Oberwerkzeug (835 mm segmentiert)
• EUROPEAN TYPE Unterwerkzeug 4V H: 60x60 mm
• AKAS Laser-Sicherheitssystem und hintere Lichtschranke
• Fußpedal mit Not-Halt, 2 verschiebbare Auflagearme, 2 höhenverstellbare Anschlagfinger
• ECO-Modus energiesparende Funktion und Bedienungsanleitung

Technische Daten

• Druckleistung: 40 t
• Abkantlänge: 1.300 mm
• Abstand zwischen Ständern: 1.100 mm
• Ausladung (Tiefe): 310 mm
• Hub: 210 mm
• Öffnungsweite: 425 mm
• Tischbreite: 110 mm
• Tischhöhe: 850 mm
• Verfahrweg X-Achse: 750 mm
• Biegegeschwindigkeit: 10 mm/s
• Eilgang: 180 mm/s
• Rücklaufgeschwindigkeit: 120 mm/s
• Vorschubgeschwindigkeit X-Achse: 600 mm/s
• Hauptmotorleistung: 5,5 kW
• Hydrauliktankvolumen: 120 l
• Abmessungen (L x B x H): 2,30 m x 2,50 m x 2,45 m
• Gewicht: 4.210 kg
