Optisches Inspektionssystem Phoenix LT
per VideosichtKameraautomatisiert

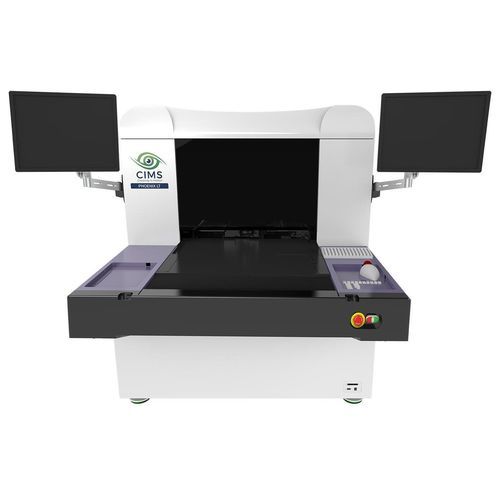

Optisches Inspektionssystem - Phoenix LT - CIMS - per Videosicht / Kamera / automatisiert
Optisches Inspektionssystem - Phoenix LT - CIMS - per Videosicht / Kamera / automatisiert
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
Kamera, optisch, per Videosicht
Merkmal
automatisiert
Typ
zur Qualitätskontrolle, zur Fehlererkennung, Mess, für Schweißarbeiten
Anwendung
für die Elektronikindustrie, PCB
Produktanwendung
für große Teile, für Platten
Konfigurierung
Inline
Weitere Eigenschaften
hochauflösend, computergesteuert, kontaktlos

Beschreibung

Beschreibung
Phoenix LT ist ein AOI-System (Automated Optical Inspection) für die Inspektion großer Leiterplatten/Panels. Es inspiziert Panels bis zu 36" x 42" (914 mm x 1.067 mm) und ermöglicht eine minimale Linie/Abstand-Erfassung bis 40 µm. Das System verwendet die optische Technologie Microlight™ für gesteuerte Beleuchtung und verbindet hochwertige Bildaufnahme mit konfigurierbaren Erkennungsalgorithmen. Phoenix LT ist Teil der Phoenix-Familie und nutzt die Spark™-Erkennungsplattform zur Reduzierung von Fehlmeldungen und zur effizienten Fehlererkennung.

Hauptmerkmale
  • Linearmotoren für sanfte und geräuscharme Bewegung
  • Robuste mechanische Struktur für stabile Scans
  • Automatisierter Vakuumtisch für sichere Bauteilfixierung
  • Hochleistungs-Firmware für Bildverarbeitung
  • Leistungsstarke Prozessoren zur Verarbeitung großer Bilddatenmengen
  • Schnelle und intuitive Einrichtung neuer Jobs
  • Kompatibel mit Front-/Back-AMHS-Automation oder Roboterintegration
  • Zwei Operator-Monitore (jeweils eine Seite) für komfortable Bedienung


Optionen
  • Fi™ – Endinspektionsoption für fertige Leiterplatten
  • +2DM™ Metrologie – Messung der Panelabmessungen
  • +2CD™ Metrologie – 2D-Messung von Schaltungselementen
  • LDI™ – Laser-Drill-Inspection-Option
  • CDB™ / CDBIC™ – Fehlerklassifizierung und virtuelle Fehlerkartierung
  • VVS™ – Virtuelles Verifikationssystem


Technische Daten
  • Max. Panelgröße: 36" x 42" (914 mm x 1.067 mm)
  • Minimale Linie/Abstand-Erfassungsfähigkeit: 40 µm
  • Optische Technologie: Microlight™ für optimierte Lichtabdeckung
  • Erkennungs-Engine: Spark™ plattformübergreifende Erkennungs-Engine
  • Bildaufnahme: moderne Bildaufnahme-Hardware und fortschrittliche Software
  • Bewegungssystem: Linearmotoren für sanfte und geräuscharme Bewegung
  • Tisch: automatisierter Vakuumtisch
  • Verarbeitung: Hochleistungs-Firmware für Bildverarbeitung und leistungsstarke Prozessoren
  • Automationskompatibilität: kompatibel mit Front-/Back-AMHS oder Roboterintegration
  • Bedienerergonomie: zwei Monitore (jeweils eine Seite) für komfortable Bedienung
