Optisches Inspektionssystem VVR series
per VideosichtautomatisiertVideo

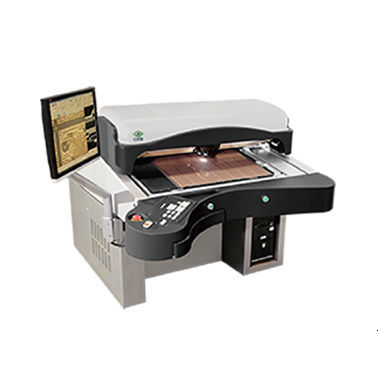

Optisches Inspektionssystem - VVR series - CIMS - per Videosicht / automatisiert / Video
Optisches Inspektionssystem - VVR series - CIMS - per Videosicht / automatisiert / Video
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
optisch, per Videosicht
Merkmal
automatisiert
Typ
zur Qualitätskontrolle, zur Fehlererkennung, Mess, Video
Anwendung
für die Elektronikindustrie
Weitere Eigenschaften
hochauflösend, computergesteuert, kontaktlos

Beschreibung

Beschreibung
Hybrid-AOI-Prüfstation für IC-Substrate mit Unterstützung von Linien/Abständen bis 4 µm. VVR kombiniert virtuelle Verifikation (post-verarbeitete AOI-Bilder) und Live-Videoverifikation in einer Arbeitsstation und ist für die Massenfertigung von IC-Substraten ausgelegt. Serienmodelle: VVR 4μ, VVR 5μ, VVR 7μ, VVR 10μ und VVR 15μ.

Highlights
  • Kombinierte Verifikation von post-verarbeiteten AOI-Bildern und Live-Video
  • Bis zu 70% Steigerung der Verifikationseffizienz gegenüber traditionellen Verfahren
  • Anzeige von post-verarbeiteten Farbbildern von Fehlern direkt aus dem AOI
  • Variabler Zoom und automatisierte Kalibrierung für reproduzierbare Inspektionen
  • Stationärer Vakuumtisch für sichere Bauteilfixierung
  • Ergonomisches Stationsdesign
  • Klare Fehlerbilder mit einstellbarer Videoausleuchtung


Optionen
  • Auto-marker zur automatischen Markierung von Fehlern
  • Barcode-Lesegerät für Rückverfolgbarkeit
  • Verstellbarer Monitorarm
  • CDB™/CDBIC™ — Fehlerklassifizierung und virtuelle Fehlerabbildung
  • SharpLight™ — verbesserte Video-Bildverarbeitung
  • Optionaler Touchscreen für Bedienerklassifizierung und Echtzeit-QA-Feedback


Merkmale / technische Spezifikationen
  • Produkttyp: Hybrid-AOI-Prüfstation für IC-Substrate
  • Minimale Linien/Abstand Unterstützung: bis 4 µm
  • Serienmodelle: VVR 4μ, VVR 5μ, VVR 7μ, VVR 10μ, VVR 15μ
  • Verifikationsmodi: virtuelle Verifikation (post-verarbeitete AOI-Bilder) und Live-Video-Modus
  • Bildverarbeitung: fortschrittliche Bildverbesserungsalgorithmen; post-verarbeitete Farbbilder von Fehlern
  • Effizienzsteigerung: bis zu 70% gegenüber traditioneller Verifikation
  • Optik/Funktionen: variabler Zoom, automatisierte Kalibrierung, einstellbares Videolicht, SharpLight™ Option
  • Mechanik: stationärer Vakuumtisch, ergonomisches Design, verstellbarer Monitorarm (Option)
  • Rückverfolgbarkeit/Markierung: Auto-marker Option, Barcode-Leser Option
  • Software/Optionen: CDB™/CDBIC™ für Fehlerklassifizierung und virtuelle Fehlerabbildung
  • Integration: kompatibel mit allen CIMS AOI-Systemen
