Optische Inspektionsmaschine VVR
visuellVideoPCB

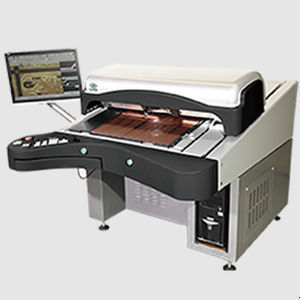

Optische Inspektionsmaschine - VVR - CIMS - visuell / Video / PCB
Optische Inspektionsmaschine - VVR - CIMS - visuell / Video / PCB
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
optisch, visuell, Video
Anwendungsbereich
PCB
Bereich
Industrie, für die Elektronik
Weitere Eigenschaften
automatisiert, Hochauflösung

Beschreibung

Beschreibung
AOI‑Prüfstation im Hybridmodus für MLB‑Leiterplatten, die virtuelle (post‑verarbeitete) und Live‑Video‑Verifizierung in einem Arbeitsplatz kombiniert. Entwickelt für die Massenfertigung, unterstützt Mindestleiter/Abstand ab 25+ µm. Die VVR‑Serie umfasst Modelle, die für unterschiedliche Leiter/Abstand‑Technologien optimiert sind: VVR 25µ und VVR 30µ.

Wesentliche Merkmale
  • Integrierte Überprüfung von AOI‑Post‑Processing‑Defektbildern und Live‑Video‑Inspektion
  • Bis zu 70% höhere Verifikationseffizienz gegenüber traditionellen Prüfverfahren
  • Anzeige von farbigen Defektbildern, die direkt vom AOI erfasst werden
  • Variabler Zoom mit automatischer Kalibrierung
  • Stationärer Vakuumtisch für stabile Positionierung der MLB‑Leiterplatten
  • Ergonomisches Arbeitsplatzdesign
  • Klare Defektbilder und einstellbare Video‑Beleuchtung


Optionen
  • Auto‑Marker zum Markieren von Defekten
  • Barcode‑Leser für Rückverfolgbarkeit
  • Verstellbarer Monitorarm
  • CDB™ / CDBIC™ — Defektklassifikation und virtuelle Defektkartierung
  • SharpLight™ — verbesserte Video‑Bildverarbeitung


Technische Daten
  • Produkttyp: AOI‑Prüfstation im Hybridmodus für MLB‑Leiterplatten
  • Mindestleiter/Abstand unterstützt: 25+ µm
  • Modelle: VVR 25µ, VVR 30µ (optimiert für jeweilige Leiter/Abstand‑Technologie)
  • Entwickelt für hochvolumige MLB‑Produktionslinien
  • Unterstützt Verifikation von AOI‑post‑processed Bildern und Live‑Video‑Inspektion
  • Fortschrittliche Bildverbesserungsalgorithmen zur schnellen Filterung von Fehlmeldungen
  • Optionaler Touchscreen zur Defektklassifikation und Echtzeit‑QA‑Rückmeldung
  • Integration mit Datenbank für Verifikationsergebnisse und Rückverfolgbarkeit
  • Variabler Zoom und automatisierte Kalibrierungsroutine
  • Stationärer Vakuumtisch für Stabilität der Platinen während der Inspektion
  • Ergonomisches Layout und einstellbare Videobeleuchtung für optimale Defekt‑Sichtbarkeit
  • Optionale Zubehörteile: Auto‑Marker, Barcode‑Leser, verstellbarer Monitorarm
  • Optionale Software/Funktionen: CDB™/CDBIC™ (Defektklassifikation & virtuelle Kartierung), SharpLight™ (verbessertes Video)
  • Kompatibilität: Kompatibel mit allen CIMS AOI‑Systemen
  • Geschätzte Effizienzsteigerung: bis zu 70% vs. traditionellem Verifikationsmodus
